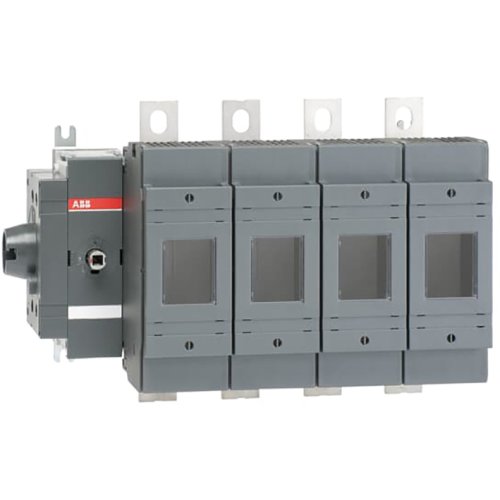

ABB Componenten OS250DS04F SCHAKELAARZEKERING
Artikelnummer: 20095409
Artikelnummer fabrikant: 1SCA022860R3210
EAN Code: 6417019309033
ABB Componenten, OS, OS250DS04F, OS250DS04F SCHAKELAARZEKERING, IP20, NH0, Boutklem, Lange draaigreep, Links
OS250DS04F Zekeringlastscheider voor het veilig schakelen en isoleren van voedings- en vermogenscircuits. Deze 4-polige uitvoering combineert betrouwbare lastscheiding met zekeringsbeveiliging per pool, zodat circuits veilig kunnen worden onderbroken voor service en storingen selectief worden begrroot. De zijdelingse bediening links maakt een compacte en ergonomische paneelopbouw mogelijk.Belangrijke pluspunten: 4-polig voor gelijktijdige onderbreking van alle geleiders; zijdelingse, linksgeplaatste bediening voor efficiënte inbouw; DIN-compatibel voor naadloze integratie in kasten en railsystemen. Hendel en as zijn niet inbegrepen, waardoor de bedieningsconfiguratie vrij te kiezen is op basis van paneeldiepte en afstand. De robuuste constructie en zekeringhouder per pool ondersteunen bedrijfszekerheid en verkorten stilstand bij onderhoud.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 250 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Geschikt voor zekeringen | NH0 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Links |
| Uitgerust met connectoren | Ja |
| Model | OS |
