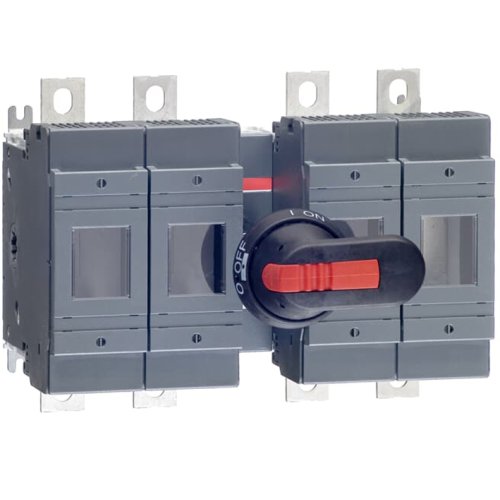

ABB Componenten OS250B22N2P SCHAKELAARZEKERING
Artikelnummer: 20095044
Artikelnummer fabrikant: 1SCA022778R9940
EAN Code: 6417019253565
ABB Componenten, OS, OS250B22N2P, OS250B22N2P SCHAKELAARZEKERING, IP20, Vorm B1-B3, Boutklem, Lange draaigreep, Voorzijde
OS250B22N2P is een 4-polige, frontbediende zekeringlastscheider uit de OS-serie voor het veilig schakelen en beveiligen van vermogensverdelers en machinebesturingen volgens British Standard. Ideaal wanneer zowel scheiden als zekeren in één compacte oplossing gewenst is, met duidelijke standindicatie en betrouwbare uitschakeling.Hendel en as zijn inbegrepen voor snelle, foutloze montage en directe bediening aan de voorzijde. De 4-polige uitvoering maakt gelijktijdig schakelen van 3-fase + N mogelijk. De 22 mm afstand tussen de polen ondersteunt een compacte inbouw met robuuste isolatieafstanden. Compatibel met B1–B3 en uitgevoerd als ‘Switched – with Solid Link’ voor een vaste, laagweerstandsverbinding waar nodig. Dit alles resulteert in hoge bedrijfszekerheid, korte installatietijd en een nette, servicevriendelijke paneelopbouw.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 250 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Geschikt voor zekeringen | Vorm B1-B3 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Voorzijde |
| Uitgerust met connectoren | Ja |
| Model | OS |
