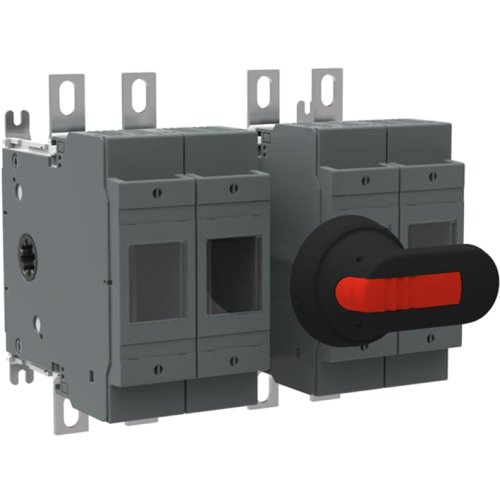

ABB Componenten OS200D22N1P SCHAKELAARZEKERING
Artikelnummer: 20094645
Artikelnummer fabrikant: 1SCA022725R4320
EAN Code: 6417019233888
ABB Componenten, OS, OS200D22N1P, OS200D22N1P SCHAKELAARZEKERING, IP20, NH0, Boutklem, Lange draaigreep, Voorzijde
De OS200D22N1P zekeringlastscheider uit de OS-serie is ontworpen voor het veilig schakelen en beveiligen van stroomkringen tot 200 A in verdeelinrichtingen en machineomgevingen. Het 4-polige ontwerp biedt volledige onderbreking, met een geschakelde niet-beveiligde vierde pool voor betrouwbare schakeling van de nulgeleider. Dankzij het DIN 0-formaat past hij compact in kasten met beperkte ruimte.Frontbediening via de meegeleverde hendel en as versnelt de montage en zorgt voor een duidelijke, zichtbare uitschakelstand. De combinatie van lastscheider en zekeringhouder minimaliseert risico’s en verkort stilstand bij onderhoud. De robuuste mechaniek levert consistente prestaties onder veeleisende omstandigheden, terwijl de complete levering het selecteren van extra onderdelen overbodig maakt. Een doordachte, efficiënte oplossing voor veilige schakeling en circuitbeveiliging.
| Aantal polen | 4 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Nom. continustroom Iu | 200 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Kabelinvoer | Overig |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 200 kW |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Geschikt voor zekeringen | NH0 |
| Geschikt voor stroomrailopbouw | Ja |
| Positie bedieningselement | Voorzijde |
| Uitgerust met connectoren | Ja |
| Model | OS |
