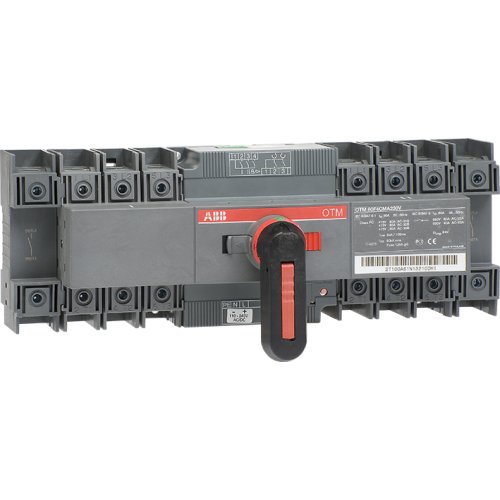

ABB Componenten Omkeerschakelaar, 80A 4P motor bediend 220..240 V
Artikelnummer: 20096716
Artikelnummer fabrikant: 1SCA120100R1001
EAN Code: 6417019516882
ABB Componenten, Transfer Switch, OTM80F4CMA230V, Omkeerschakelaar, 80A 4P motor bediend 220..240 V, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM80F4CMA230V is een gemotoriseerde werkschakelaar (4-polig, 80 A) uit de Transfer Switch serie, ontworpen voor betrouwbare bron- of belastingomschakeling in kritieke toepassingen. Ideaal voor het veilig overschakelen tussen net en generator of voor onderhoudsbypass, met consistente prestaties bij 220–240 V motorbesturing.De meegeleverde hendel maakt handbediende bediening mogelijk bij service of nood, terwijl de complete bevestigingsset met bouten, moeren en ringen voor alle klemmen een snelle, foutloze montage ondersteunt. Mannelijke stekers voor stuurcircuits vereenvoudigen de bekabeling en beperken uitvaltijd. Het robuuste ontwerp biedt duidelijke schakelpaden en een consistente contactdruk, wat zorgt voor betrouwbare schakeling en een lange levensduur. Compacte bouw en 4-polige uitvoering maken integratie in uiteenlopende paneelconfiguraties eenvoudig.
| Breedte | 283 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 80 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Transfer Switch |
