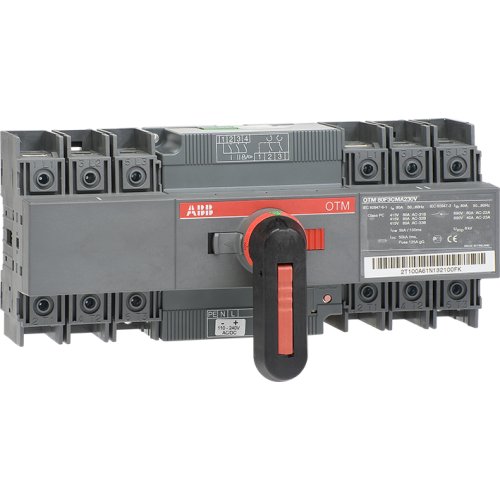

ABB Componenten Omkeerschakelaar, 80A 3P motor bediend 24 VDC
Artikelnummer: 20096893
Artikelnummer fabrikant: 1SCA124059R1001
EAN Code: 6417019547473
ABB Componenten, Transfer Switch, OTM80F3CMA24D, Omkeerschakelaar, 80A 3P motor bediend 24 VDC, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OTM80F3CMA24D is een gemotoriseerde omschakelaar voor het veilig en snel wisselen tussen primaire en alternatieve voedingen. Ideaal voor bedrijfscontinuïteit in verdeelinrichtingen waar betrouwbare bronovername essentieel is.De 3-polige uitvoering met 80 A en 24 VDC motorbediening schakelt automatisch of op afstand, terwijl de direct gemonteerde hendel lokaal en bij service handbediende overname mogelijk maakt. De open overgang voorkomt ongewenste parallelstand en minimaliseert terugvoeding, wat de installatie beschermt. Het compacte ontwerp bespaart ruimte in de kast, en de robuuste mechanica staat garant voor lange levensduur en consistente prestaties. Met duidelijke standindicatie en vlotte omschakeltijd levert de OTM80F3CMA24D zekerheid bij bron- en lastomschakeling, zonder onnodige complexiteit.
| Breedte | 230 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 80 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Transfer Switch |
