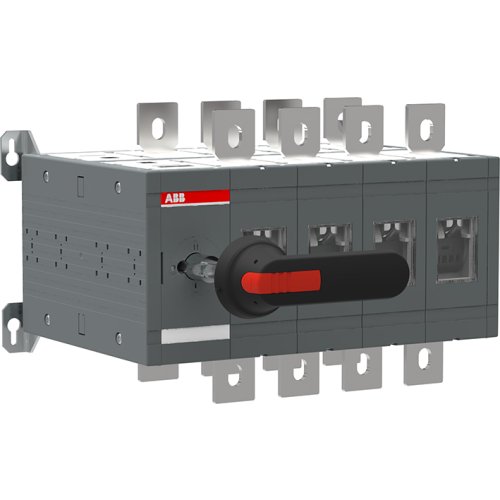

ABB Componenten Omkeerschakelaar, 800A 4p
Artikelnummer: 20095109
Artikelnummer fabrikant: 1SCA022785R6210
EAN Code: 6417019255989
ABB Componenten, Transfer Switch, OT 800E04CP, Omkeerschakelaar, 800A 4p, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 800E04CP uit de serie Transfer Switch is een robuuste werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen, bijvoorbeeld net–generator. Met 800A en 4 polen biedt het toestel veilige en duidelijke I-0-II bediening voor kritische vermogensverdelingen.De handbediende omschakelfunctie wordt geleverd met een zwarte kunststof IP65 I-0-II pistoolhendel, as en een boutset voor de kabelaansluiting. De hendel is in 0 vergrendelbaar met hangslot voor veilig onderhoud, terwijl deurvergrendeling actief is in de I- en II-stand én bij vergrendeling. Dit minimaliseert bedieningsfouten, voorkomt ongewenste toegang tot de kast en verhoogt bedrijfszekerheid. Compleet geleverd voor snelle montage, met heldere standindicatie en hoge bescherming tegen stof en water voor een lange, storingsarme levensduur.
| Breedte | 376 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 280 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 800 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 450 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 800 A |
| Schakelvermogen bij 400 V | 450 kW |
| Model | Transfer Switch |
