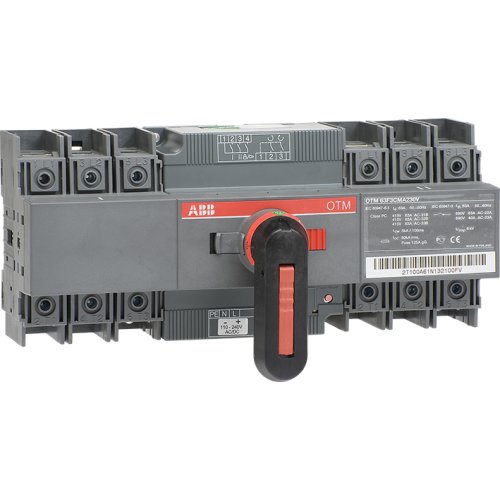

ABB Componenten Omkeerschakelaar, 63A 3P motor bediend 24 VDC
Artikelnummer: 20096894
Artikelnummer fabrikant: 1SCA124060R1001
EAN Code: 6417019547480
ABB Componenten, Transfer Switch, OTM63F3CMA24D, Omkeerschakelaar, 63A 3P motor bediend 24 VDC, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM63F3CMA24D is een gemotoriseerde werkschakelaar voor het veilig omschakelen tussen twee voedingsbronnen of verdelers tot 63 A, 3-polig, aangestuurd met 24 VDC. Ideaal voor continuïteit in kritische toepassingen waar bedrijfszekerheid en snelle omschakeling gevraagd zijn.De direct gemonteerde hendel biedt lokale bediening en duidelijke statusweergave, terwijl de gemotoriseerde aansturing afstandsbediening en automatisering mogelijk maakt. De open overgang voorkomt parallelling van bronnen en beperkt terugvoeding, wat de installatie eenvoudiger en veiliger maakt. Het compacte OTM63_CM ontwerp integreert probleemloos in schakelkasten en bespaart ruimte. Robuuste mechanica en consistente prestaties zorgen voor een lange levensduur en lage onderhoudsbehoefte. Zo combineert OTM63F3CMA24D betrouwbaarheid, gebruiksgemak en flexibiliteit in één oplossing.
| Breedte | 230 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 63 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | Transfer Switch |
