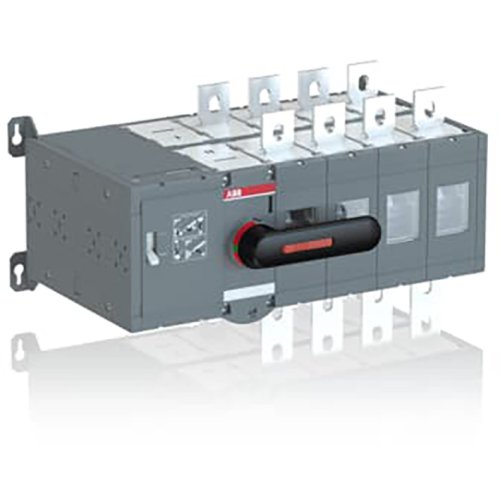

ABB Componenten Omkeerschakelaar, 630A 4P Motor bediend 220...240 V
Artikelnummer: 20095552
Artikelnummer fabrikant: 1SCA022873R1990
EAN Code: 6417019339702
ABB Componenten, Transfer Switch, OTM 630E4CM230C, Omkeerschakelaar, 630A 4P Motor bediend 220...240 V, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM 630E4CM230C is een gemotoriseerde werkschakelaar voor het veilig omschakelen tussen twee voedingsbronnen in kritische installaties. Met 630 A en 4 polen levert hij betrouwbare continuïteit bij net- of generatoroverschakeling en minimaliseert hij stilstand. Toepasbaar in de Transfer Switch serie waar zekerheid en bedrijfszekerheid vooropstaan.Het product wordt compleet geleverd: een hendel voor handbediende bediening, een boutenset met moeren en ringen voor alle klemmen, mannelijke connectoren voor stuurcircuits, plus een opbergclip voor de hendel en reservezekeringen. Dit bespaart montage- en inbedrijfsteltijd, vermindert foutkansen en vereenvoudigt onderhoud. De gemotoriseerde aandrijving (220…240 V) ondersteunt snelle, consistente omschakeling, terwijl de handbediende optie operationele flexibiliteit waarborgt.
| Breedte | 476 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 299 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | Transfer Switch |
