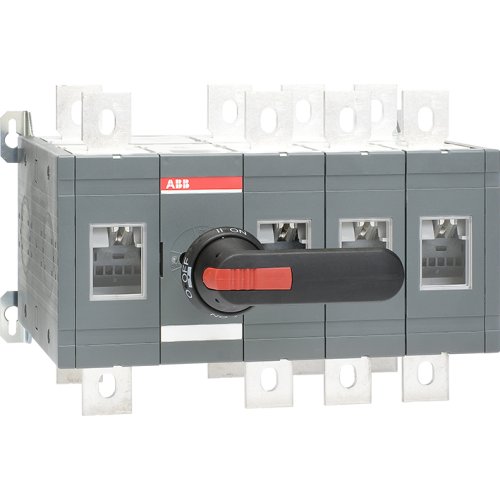

ABB Componenten Omkeerschakelaar, 630A 4p
Artikelnummer: 20095118
Artikelnummer fabrikant: 1SCA022785R9070
EAN Code: 6417019256177
ABB Componenten, Transfer Switch, OT 630E13CP, Omkeerschakelaar, 630A 4p, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 630E13CP uit de Transfer Switch serie is een handbediende omschakelaar voor het veilig en snel wisselen tussen twee voedingen, bijvoorbeeld net–generator of primaire–secundaire bron. Met 630 A en 4-polige schakeling biedt hij betrouwbare onderbreking en een duidelijke I–0–II-stand voor continuïteit in kritieke toepassingen.De werkschakelaar wordt geleverd met zwarte kunststof IP65 pistooltype hendel, as en boutenset voor de kabelaansluiting, wat de montage versnelt. De hendel is in 0-positie vergrendelbaar met hangslot voor werkveiligheid; deursluiting is actief in I- en II-positie en bij vergrendeling. Het 4-polige ontwerp ondersteunt drie fasen plus nul, terwijl de robuuste IP65-bescherming bestand is tegen stof en water. Resultaat: veilige bediening, duidelijke status en minimale stilstand.
| Breedte | 376 |
| Aantal polen | 4 |
| Hoogte | 250 |
| Diepte | 280 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | Transfer Switch |
