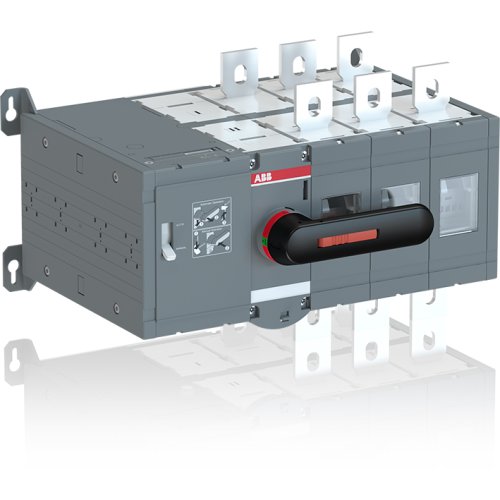

ABB Componenten Omkeerschakelaar, 630A 3P motor bediend 24Vdc
Artikelnummer: 20095550
Artikelnummer fabrikant: 1SCA022873R1210
EAN Code: 6417019339634
ABB Componenten, Transfer Switch, OTM630E3CM24D, Omkeerschakelaar, 630A 3P motor bediend 24Vdc, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OTM630E3CM24D is een Werkschakelaar uit de Transfer Switch-serie voor het veilig en betrouwbaar omschakelen van vermogenskringen. Met 630 A en 3-polige uitvoering biedt hij stabiele bedrijfsoverdracht, aangestuurd door een gemotoriseerde 24 VDC drive voor snelle en consistente schakelmomenten.Voor maximale bedrijfszekerheid wordt hij compleet geleverd: een hendel voor handbediening bij onderhoud of nood, een boutenset met moeren en ringen voor alle klemmen, mannelijke connectoren voor stuurcircuits en een opbergclip voor de hendel en reservezekeringen. Dit versnelt montage, vermindert foutkansen en houdt kritieke onderdelen direct beschikbaar. Het compacte OTM630_CM-platform ondersteunt efficiënte inbouw en helpt stilstand te beperken door betrouwbare, voorspelbare omschakeling tussen voedings- of belastingstrajecten.
| Breedte | 411 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 299 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | Transfer Switch |
