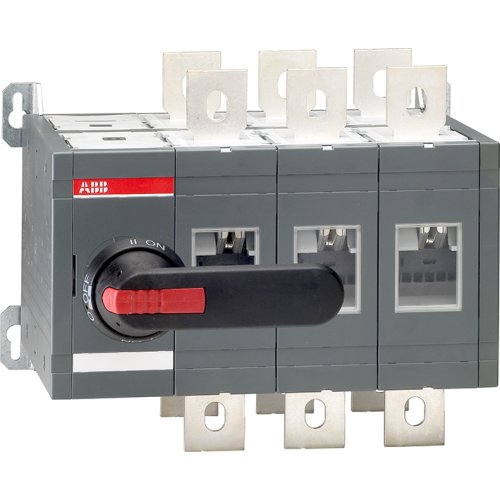

ABB Componenten Omkeerschakelaar, 630A 3p
Artikelnummer: 20095107
Artikelnummer fabrikant: 1SCA022785R6050
EAN Code: 6417019255965
ABB Componenten, Transfer Switch, OT 630E03CP, Omkeerschakelaar, 630A 3p, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
Werkschakelaar OT 630E03CP uit de serie Transfer Switch is ontworpen voor handbediende omschakeling tussen twee voedingsbronnen, bijvoorbeeld voor redundantie, onderhoud of testbedrijf. Met 3 polen en een schakelvermogen tot 630 A biedt hij betrouwbare bedrijfscontinuïteit in verdeelkasten en machinebesturingen.De I-0-II pistooltype hendel (IP65) zorgt voor duidelijke standindicatie en veilige bediening. De hendel is vergrendelbaar met hangslot in de 0‑positie, terwijl deurvergrendeling actief is in de I- en II‑posities én wanneer vergrendeld—dit voorkomt ongewenste toegang en foutbediening. De meegeleverde as en boutenset voor de kabelaansluiting versnellen montage en bekabeling. Resultaat: veilige omschakeling, korte stilstand en een robuuste oplossing die jarenlang presteert.
| Breedte | 311 |
| Aantal polen | 3 |
| Hoogte | 250 |
| Diepte | 280 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 630 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 630 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | Transfer Switch |
