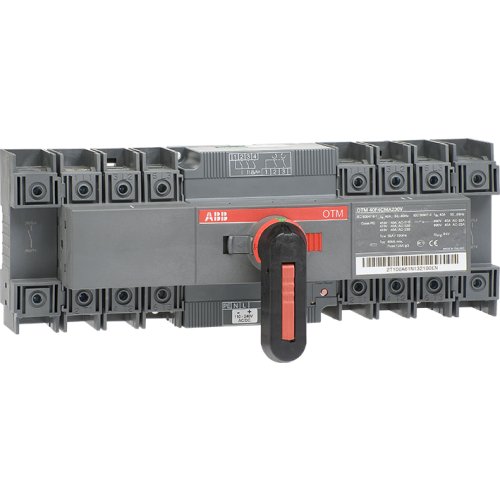

ABB Componenten Omkeerschakelaar, 40A 4P motor bediend 24 VDC
Artikelnummer: 20096897
Artikelnummer fabrikant: 1SCA124063R1001
EAN Code: 6417019547510
ABB Componenten, Transfer Switch, OTM40F4CMA24D, Omkeerschakelaar, 40A 4P motor bediend 24 VDC, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM40F4CMA24D is een gemotoriseerde omschakelaar voor het betrouwbaar schakelen tussen twee voedingen in kritieke verdeel- en noodstroomsystemen. Met 40 A schakelvermogen en 4-polige uitvoering is hij geschikt voor zowel enkellijns- als driefasige toepassingen waar continuïteit en veiligheid centraal staan.De direct gemonteerde hendel biedt lokale bediening en een duidelijke standindicatie, terwijl de open overgang ongewenste parallelling voorkomt en zo installaties en apparatuur beschermt. De 24 VDC motorbediening maakt snelle, veilige afstandsbediening mogelijk en vereenvoudigt integratie in besturingssystemen. Dankzij de compacte opbouw en logische aansluitingen is inbouw in schakelkasten efficiënt. Onderdeel van de Transfer Switch-serie, levert OTM40_CM consistente prestaties met een robuuste mechanica en hoge bedrijfszekerheid in veeleisende omgevingen.
| Breedte | 283 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 40 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 18,5 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 40 A |
| Schakelvermogen bij 400 V | 18,5 kW |
| Model | Transfer Switch |
