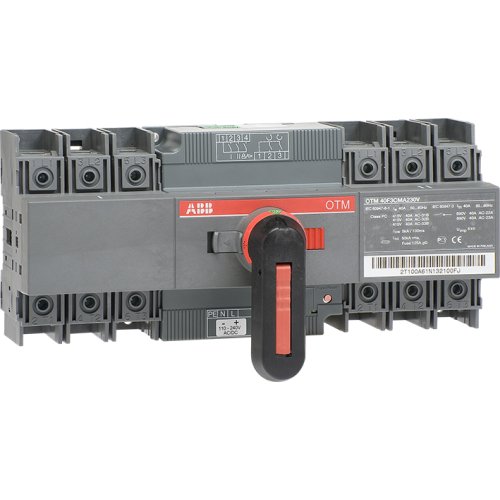

ABB Componenten Omkeerschakelaar, 40A 3P motor bediend 220..240 V
Artikelnummer: 20096713
Artikelnummer fabrikant: 1SCA120096R1001
EAN Code: 6417019516851
ABB Componenten, Transfer Switch, OTM40F3CMA230V, Omkeerschakelaar, 40A 3P motor bediend 220..240 V, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM40F3CMA230V is een gemotoriseerde omschakelaar uit de serie Transfer Switch, ontwikkeld voor betrouwbare bron- of lastomschakeling tot 40 A in 3-polige systemen. Toepasbaar voor het wisselen tussen net en generator of tussen distributietakken, met motorsturing op 220–240 V voor gecontroleerde, snelle overdracht.Het toestel wordt geleverd met een hendel voor handbediening bij onderhoud of nood, plus een boutenset met moeren en ringen voor alle klemmen en mannelijke stekers voor stuurcircuits. Dat versnelt montage en vermindert aansluitfouten. De robuuste mechaniek biedt consistente schakeling en duidelijke posities, terwijl de compacte bouw ruimte in de kast bespaart. Resultaat: hoge beschikbaarheid, veilige bediening en eenvoudige integratie in besturingspanelen.
| Breedte | 230 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 40 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 18,5 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 40 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 40 A |
| Schakelvermogen bij 400 V | 18,5 kW |
| Model | Transfer Switch |
