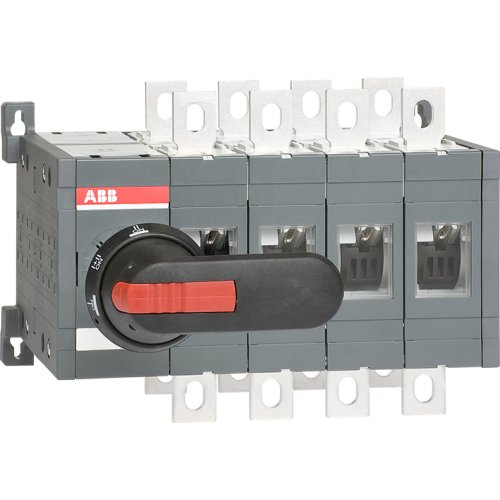

ABB Componenten Omkeerschakelaar, 400A 4P 1 1+2 2 gesloten transitie
Artikelnummer: 20095940
Artikelnummer fabrikant: 1SCA106405R1001
EAN Code: 6417019402024
ABB Componenten, Transfer Switch, OT 400E04CLP, Omkeerschakelaar, 400A 4P 1 1+2 2 gesloten transitie, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 400E04CLP Werkschakelaar is een handbediende omschakelaar voor veilige, continue omschakeling tussen twee voedingsbronnen. Ideaal wanneer bedrijfscontinuïteit telt: dankzij gesloten transitie blijft de voeding actief tijdens het schakelen, zonder OFF-positie. Met 4 polen en 400 A schakelt hij betrouwbaar tussen I, I+II en II.De make-before-break werking met minimaal 20 ms overlap voorkomt spanningsdips in kritische toepassingen. De 90° bediening met pistol grip biedt snelle, intuïtieve handeling. Wordt compleet geleverd met zwarte kunststof IP65 I–I+II–II hendel, as en boutset voor kabelaansluiting; direct klaar voor montage. De hendel is niet vergrendelbaar en er is geen deursper, wat snelle toegang en bediening mogelijk maakt. Zo combineert hij bedrijfszekerheid met praktische, robuuste bediening.
| Breedte | 265 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 400 A |
| Nom. vermogen bij AC-3, 400 V | 220 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
