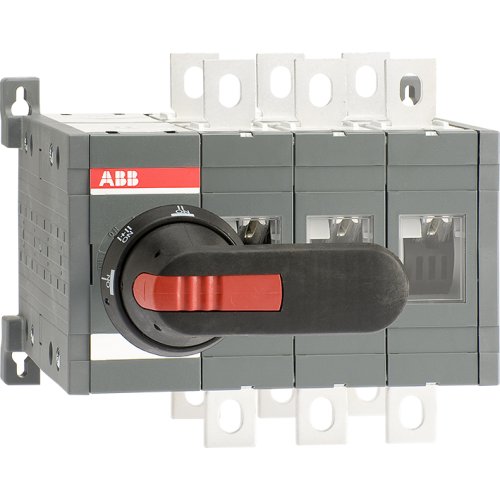

ABB Componenten Omkeerschakelaar, 400A 3P 1 1+2 2 gesloten transitie
Artikelnummer: 20096111
Artikelnummer fabrikant: 1SCA108641R1001
EAN Code: 6417019401638
ABB Componenten, Transfer Switch, OT400E03CLP, Omkeerschakelaar, 400A 3P 1 1+2 2 gesloten transitie, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT400E03CLP Werkschakelaar uit de Transfer Switch serie is ontworpen voor het handbediend omschakelen tussen twee voedingsbronnen in 3-fase toepassingen tot 400 A. Ideaal wanneer bedrijfscontinuïteit cruciaal is: de gesloten transitie voorkomt onderbrekingen en houdt installaties stabiel tijdens de overschakeling.Deze handbediende omschakelaar werkt volgens het make-before-break principe zonder UIT-positie, met een tussenstand I+II en minimaal 20 ms overlap voor een naadloze overgang. De 90° bediening met IP65 zwarte pistoolhendel (I – I+II – II) biedt snelle, duidelijke schakelmomenten. Inclusief as en boutset voor kabelaansluiting. Niet vergrendelbaar met hangslot en zonder deursper. Resultaat: betrouwbare, vloeiende omschakeling, helder bedieningsgevoel en minder ongeplande stilstand.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 400 A |
| Nom. vermogen bij AC-3, 400 V | 220 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | Transfer Switch |
