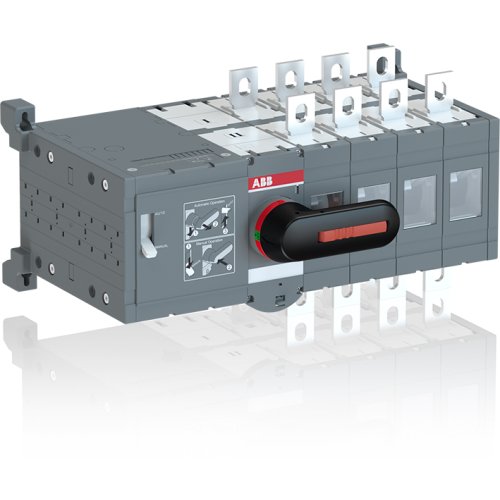

ABB Componenten Omkeerschakelaar, 315A 4P Motor bediend 110...125 V
Artikelnummer: 20095351
Artikelnummer fabrikant: 1SCA022847R2790
EAN Code: 6417019297958
ABB Componenten, Transfer Switch, OTM 315E4CM110V, Omkeerschakelaar, 315A 4P Motor bediend 110...125 V, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM 315E4CM110V uit de serie Transfer Switch is een gemotoriseerde 4-polige omschakelaar voor het betrouwbaar schakelen tussen twee voedingsbronnen, bijvoorbeeld net en generator, bij stromen tot 315 A en een stuurspanning van 110…125 V. Ideaal voor toepassingen waar bedrijfscontinuïteit en veilige bronovername cruciaal zijn.Het apparaat wordt compleet geleverd met een hendel voor handbediende noodbediening, een boutenset met moer en ringen voor alle klemmen, en mannelijke connectoren voor stuurcircuits. Een opbergclip voor de hendel en ruimte voor reservezekeringen versnellen onderhoud en beperken uitvaltijd. De robuuste constructie zorgt voor snelle, foutloze omschakeling, terwijl de volledige leveringsscope installatie vereenvoudigt en extra componenten overbodig maakt. Klaar voor efficiënte integratie in nieuwe of bestaande schakelkasten.
| Breedte | 367 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 235 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
