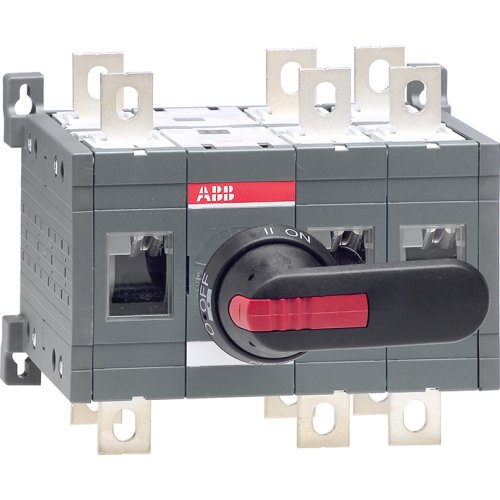

ABB Componenten Omkeerschakelaar, 315A 3P
Artikelnummer: 20095023
Artikelnummer fabrikant: 1SCA022776R9910
EAN Code: 6417019253060
ABB Componenten, Transfer Switch, OT 315E12CP, Omkeerschakelaar, 315A 3P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 315E12CP uit de serie Transfer Switch is een handbediende Werkschakelaar voor het veilig en betrouwbaar omschakelen tussen twee voedingsbronnen (I‑0‑II). Met 315A en 3 polen is hij geschikt voor zware toepassingen waar bedrijfszekerheid en duidelijke standindicatie cruciaal zijn.De zwarte IP65 pistoolgreep‑Hendel wordt geleverd inclusief As en boutenset voor de kabelaansluiting, zodat een complete montage mogelijk is. De Hendel is in 0‑stand vergrendelbaar met hangslot voor een veilige lock‑out; de deurvergrendeling voorkomt openen in I‑ en II‑stand en bij vergrendeling, wat het risico op ongewenste toegang minimaliseert. Dit bespaart tijd bij montage, verhoogt de veiligheid in de schakelkast en zorgt voor een consistente, handmatige bronovername zonder verrassingen.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
