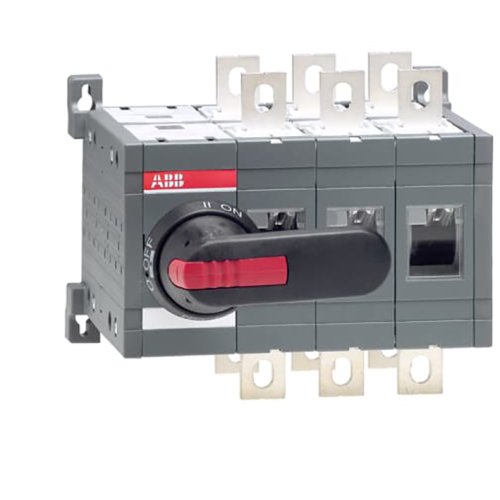

ABB Componenten Omkeerschakelaar, 315A 3p
Artikelnummer: 20094976
Artikelnummer fabrikant: 1SCA022772R6780
EAN Code: 6417019251981
ABB Componenten, Transfer Switch, OT 315E03CP, Omkeerschakelaar, 315A 3p, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT 315E03CP is een handbediende Werkschakelaar uit de Transfer Switch-serie, ontworpen voor veilige omschakeling tussen twee voedingsbronnen (I–0–II) in 3-fase toepassingen tot 315 A. Ideaal voor net/aggregaat-omschakeling of onderhoudsbypass met minimale stilstand.De zwarte IP65-pistoolgreep (Hendel) biedt betrouwbare bediening in veeleisende omgevingen. Vergrendeling met hangslot in de 0-stand verhoogt werkveiligheid, terwijl deurkoppeling voorkomt dat de kast geopend wordt in de I- en II-stand of wanneer vergrendeld. Geleverd als complete set met As en boutenset voor kabelaansluiting, wat installatie versnelt en onderdelenafstemming overbodig maakt. De robuuste 3-polige opbouw biedt mechanische duurzaamheid en consistente prestaties, met de controle en zekerheid van een handbediende omschakelaar.
| Breedte | 221 |
| Aantal polen | 3 |
| Hoogte | 185 |
| Diepte | 203 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 315 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 160 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 315 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 315 A |
| Schakelvermogen bij 400 V | 160 kW |
| Model | Transfer Switch |
