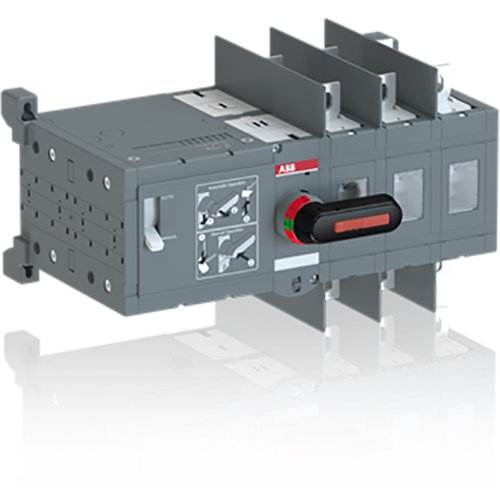

ABB Componenten Omkeerschakelaar, 250A 3P motor bediend 220..240 V Wijdere fase afstan
Artikelnummer: 20095338
Artikelnummer fabrikant: 1SCA022846R4770
EAN Code: 6417019297163
ABB Componenten, Transfer Switch, OTM250E3WCM230C, Omkeerschakelaar, 250A 3P motor bediend 220..240 V Wijdere fase afstan, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM250E3WCM230C is een gemotoriseerde omschakelaar voor betrouwbare bronwisseling tussen bijvoorbeeld net en generator in laagspanningsverdelers. Hij schakelt 3-polig tot 250 A en wordt aangestuurd met 220–240 V, ideaal voor toepassingen waar continuïteit en snelle omschakeling cruciaal zijn.De open overgang voorkomt parallelbedrijf en vermindert risico op terugvoeding. Dankzij de direct gemonteerde hendel blijft handmatige bediening altijd beschikbaar voor test of onderhoud. De wijdere fase-afstand biedt extra isolatie- en koelingsmarge en creëert meer ruimte voor bekabeling, wat montage vereenvoudigt. De compacte bouw van de OTM250_CM in de Transfer Switch-serie zorgt voor een efficiënte paneelinbouw met duidelijke standindicatie. Het resultaat: vlotte, veilige bronomschakeling met hoge bedrijfszekerheid en minimale stilstand.
| Breedte | 296 |
| Aantal polen | 3 |
| Hoogte | 170 |
| Diepte | 197 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | Transfer Switch |
