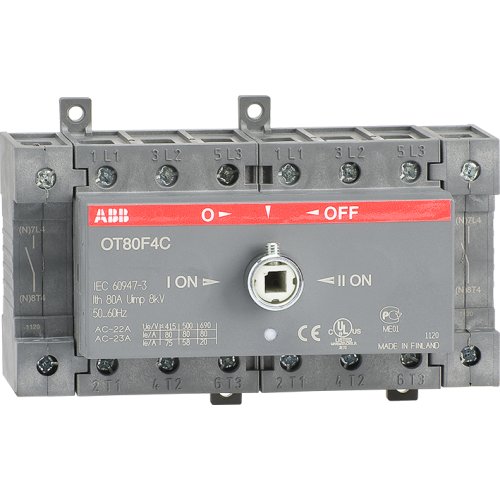

ABB Componenten Omkeerschakelaar 2 x 4P, 80 A I-O-II indicatie
Artikelnummer: 20095874
Artikelnummer fabrikant: 1SCA105418R1001
EAN Code: 6417019393537
ABB Componenten, Transfer Switch, OT80F4C, Omkeerschakelaar 2 x 4P, 80 A I-O-II indicatie, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT80F4C Werkschakelaar uit de Transfer Switch-serie voor het handbediend omschakelen tussen twee voedingsbronnen of circuits. De 2 x 4-polige configuratie en 80 A nominale stroom maken hem geschikt voor toepassingen zoals net/aggregaat-omschakeling en machinebesturing. De duidelijke I‑0‑II indicatie geeft in één oogopslag de schakelstand weer.Deze handbediende omschakelaar werkt met open overgang voor een robuuste, eenvoudige en betrouwbare schakeling zonder complexe tussenposities. Hendel en as worden apart gekozen, waardoor de bediening en inbouwdiepte flexibel zijn af te stemmen op de paneelopbouw. Compact ontwerp, solide mechaniek en consistente contactprestaties zorgen voor langdurige bedrijfszekerheid en snelle, veilige bediening in dagelijkse service- en onderhoudssituaties.
| Breedte | 140 |
| Aantal polen | 4 |
| Hoogte | 92 |
| Diepte | 85 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 75 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Transfer Switch |
