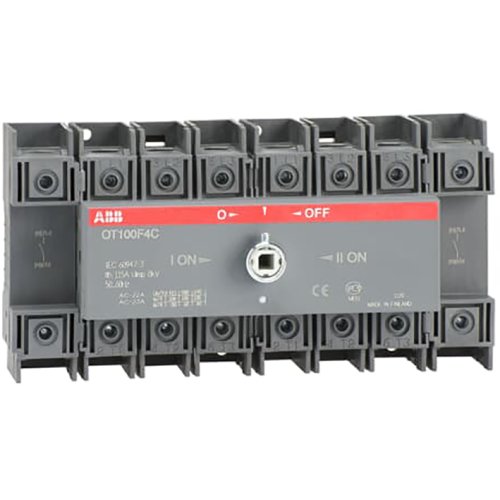

ABB Componenten Omkeerschakelaar 2 x 4P, 100 A I-O-II indicatie
Artikelnummer: 20095775
Artikelnummer fabrikant: 1SCA105019R1001
EAN Code: 6417019391502
ABB Componenten, Transfer Switch, OT100F4C, Omkeerschakelaar 2 x 4P, 100 A I-O-II indicatie, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
De OT100F4C uit de Transfer Switch serie is een handbediende werkschakelaar voor het betrouwbaar omschakelen tussen twee voedingsbronnen. Ideaal voor toepassingen waar continuïteit cruciaal is, met duidelijke I-0-II indicatie voor intuïtieve bediening. De open overgang voorkomt parallelling van bronnen, wat de veiligheid en installatiezekerheid verhoogt.Met 100 A schakelcapaciteit en 2 x 4-polige configuratie biedt hij volledige vierpolige onderbreking aan beide zijden. De hendel en as worden apart besteld, waardoor flexibiliteit in paneelopbouw en frontmontage ontstaat. Het robuuste, compacte ontwerp past naadloos in kastsystemen en ondersteunt snelle inbedrijfstelling en onderhoud. Resultaat: gecontroleerde bronwisseling, minimale stilstand en maximale bedrijfszekerheid.
| Breedte | 193 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 86 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 100 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Transfer Switch |
