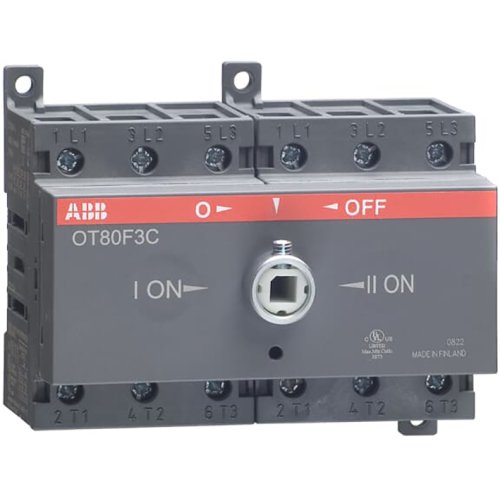

ABB Componenten Omkeerschakelaar 2 x 3P, 80 A I-O-II indicatie
Artikelnummer: 20095872
Artikelnummer fabrikant: 1SCA105402R1001
EAN Code: 6417019393377
ABB Componenten, Transfer Switch, OT80F3C, Omkeerschakelaar 2 x 3P, 80 A I-O-II indicatie, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT80F3C uit de Transfer Switch serie is een handbediende omschakelaar (2 x 3-polig, 80 A) voor het veilig en betrouwbaar schakelen tussen twee voedingsbronnen of groepen. Ideaal voor net/generator-toepassingen, redundante voedingen en onderhoudsbypass, met duidelijke I‑0‑II indicatie voor snelle, foutloze bediening.Dankzij open overgang worden bronnen nooit parallel geschakeld, wat terugvoeding voorkomt en installaties beschermt. Hendel en as worden afzonderlijk besteld, zodat de bediening en paneeldiepte exact op de toepassing kunnen worden afgestemd. De werkschakelaar-constructie staat voor robuuste mechanica en consistente prestaties in schakelkasten binnen industrie en utiliteit. Zo combineert OT80F3C flexibiliteit in configuratie met betrouwbare omschakeling, keer op keer.
| Breedte | 105 |
| Aantal polen | 3 |
| Hoogte | 92 |
| Diepte | 85 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 75 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Transfer Switch |
