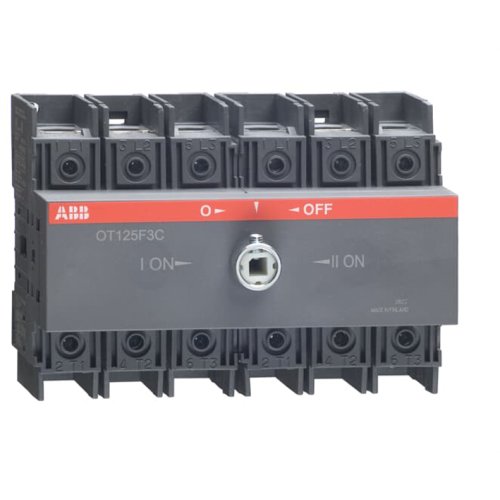

ABB Componenten Omkeerschakelaar 2 x 3P, 125 A I-O-II indicatie
Artikelnummer: 20095782
Artikelnummer fabrikant: 1SCA105037R1001
EAN Code: 6417019391670
ABB Componenten, Transfer Switch, OT125F3C, Omkeerschakelaar 2 x 3P, 125 A I-O-II indicatie, IP20, Schroefaansluiting, Zwart, Inbouwapparaat insteektechniek
OT125F3C is een handbediende omschakelaar uit de Transfer Switch-serie voor het veilig en snel omschakelen tussen twee driepolige voedingen. Met 125 A nominale stroom en duidelijke I‑O‑II standindicatie biedt hij betrouwbare bedrijfscontinuïteit in panelen en verdeelinrichtingen, zonder ongewenste koppeling van bronnen dankzij de open overgang.De 2 x 3P-configuratie bespaart ruimte, terwijl de robuuste mechaniek langdurige schakelzekerheid levert. Hendel en as worden apart besteld, waardoor de bediening flexibel kan worden afgestemd op de opbouw (lengte, paneeldiepte). Dit vereenvoudigt montage en onderhoud en houdt de configuratie modulair. Ideaal waar een duidelijke, mechanisch zekere bronovername vereist is, met een consistente schakelervaring en een compacte inbouw.
| Breedte | 140 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 86 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Transfer Switch |
