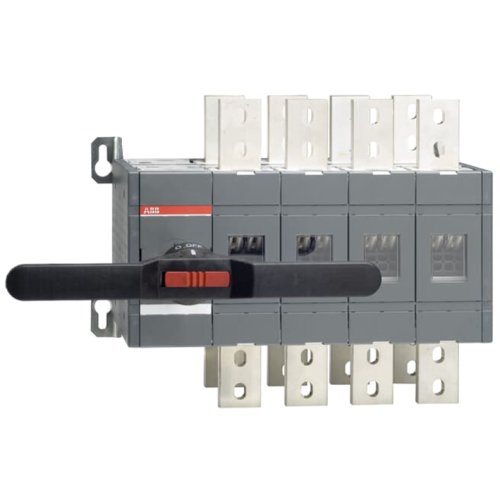

ABB Componenten Omkeerschakelaar, 1600A 4P
Artikelnummer: 20095543
Artikelnummer fabrikant: 1SCA022872R2310
EAN Code: 6417019339054
ABB Componenten, Transfer Switch, OT 1600E04CP, Omkeerschakelaar, 1600A 4P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 1600E04CP uit de Omschakelaar-serie is een handbediende Werkschakelaar voor het veilig omschakelen tussen twee voedingsbronnen of circuits. Met 1600 A en 4-polige uitvoering biedt hij betrouwbare continuïteit in kritische distributie- en back‑uptoepassingen.De set wordt compleet geleverd met zwarte kunststof IP65 I‑0‑II pistooltype hendel, as en boutenset voor de kabelaansluiting. De hendel is vergrendelbaar met hangslot in de 0‑stand; bovendien voorkomt deurvergrendeling openen in de I‑ en II‑stand en wanneer vergrendeld—extra veiligheid bij onderhoud. Duidelijke standindicatie, robuuste mechaniek en een hoge afdichtingsgraad zorgen voor bedrijfszekerheid, terwijl de meegeleverde montagematerialen de installatie en bekabeling versnellen. Hiermee combineert OT 1600E04CP veiligheid, eenvoud en betrouwbaarheid in één compacte oplossing.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
