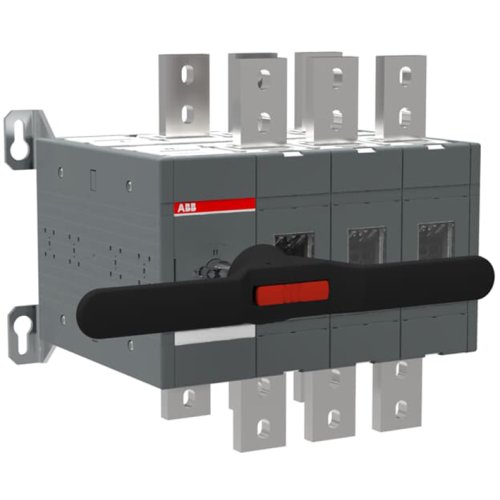

ABB Componenten Omkeerschakelaar, 1600A 3P
Artikelnummer: 20095541
Artikelnummer fabrikant: 1SCA022872R1840
EAN Code: 6417019339009
ABB Componenten, Transfer Switch, OT 1600E03CP, Omkeerschakelaar, 1600A 3P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
Type OT 1600E03CP uit de serie Transfer Switch is een handbediende Werkschakelaar voor het veilig en snel omschakelen tussen twee voedingsbronnen. Met 1600 A en 3 polen is hij geschikt voor zware elektrische verdelingen waar continuïteit en veiligheid vooropstaan.De zwarte kunststof IP65 I‑0‑II pistool‑Hendel biedt betrouwbare bediening, ook in veeleisende omgevingen. De Hendel is vergrendelbaar met hangslot in de 0‑stand voor extra veiligheid, terwijl deurvergrendeling in de I‑ en II‑stand én bij vergrendeling ongewenste toegang voorkomt. Geleverd inclusief As en boutenset voor de kabelaansluiting, zodat montage strak en efficiënt verloopt. Resultaat: maximale bedrijfszekerheid, duidelijke schakelposities en gecontroleerde omschakeling zonder compromissen.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
