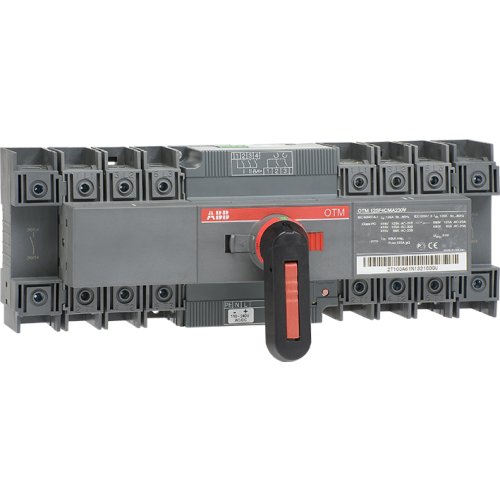

ABB Componenten Omkeerschakelaar, 125A 4p motor bediend 24 VDC
Artikelnummer: 20096899
Artikelnummer fabrikant: 1SCA124065R1001
EAN Code: 6417019547534
ABB Componenten, Transfer Switch, OTM125F4CMA24D, Omkeerschakelaar, 125A 4p motor bediend 24 VDC, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM125F4CMA24D is een gemotoriseerde omschakelaar voor betrouwbare net-naar-net of net-naar-aggregaat omschakeling. Met 125 A en 4-polige uitvoering schakelt hij complete circuits veilig en voorspelbaar, ideaal voor utiliteit en industriële toepassingen waar continuïteit telt.De gemotoriseerde 24 VDC-aandrijving maakt automatisering en afstandsbediening eenvoudig, terwijl de direct gemonteerde hendel lokale bediening en service vereenvoudigt. De open overgang voorkomt overlap tussen bronnen en minimaliseert terugvoeding, wat de veiligheid en installatiebetrouwbaarheid verhoogt. Als onderdeel van de OTM125_CM lijn biedt hij consistente prestaties en een logische integratie in besturingspanelen. Compacte bouw en heldere klemtoegang ondersteunen een nette paneelindeling en snelle ingebruikname. Kortom: gecontroleerde, veilige en efficiënte bronomschakeling in één robuuste oplossing.
| Breedte | 283 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Transfer Switch |
