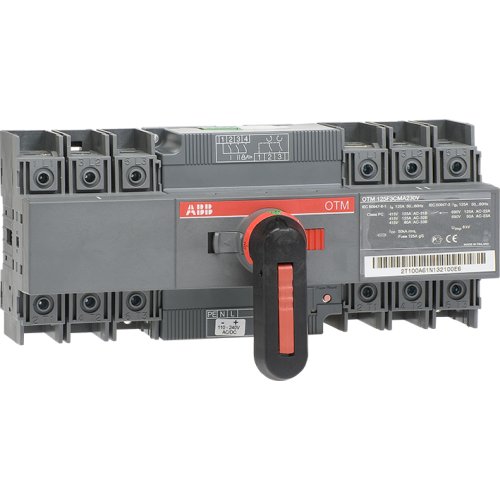

ABB Componenten Omkeerschakelaar, 125A 4p motor bediend 24 VDC
Artikelnummer: 20096891
Artikelnummer fabrikant: 1SCA124057R1001
EAN Code: 6417019547459
ABB Componenten, Transfer Switch, OTM125F3CMA24D, Omkeerschakelaar, 125A 4p motor bediend 24 VDC, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM125F3CMA24D is een gemotoriseerde omschakelaar voor het veilig en snel wisselen tussen twee voedingsbronnen, bijvoorbeeld tussen hoofdnet en noodstroom. Met 125 A en 4-polige schakeling biedt hij betrouwbare bronselectie voor verdelers en paneelbouw waar continuïteit en veiligheid cruciaal zijn.De direct gemonteerde hendel maakt lokale bediening en handmatige override eenvoudig. De open overgang voorkomt ongewenste terugvoeding tijdens het omschakelen en beschermt zo aangesloten apparatuur. De 24 VDC motorsturing zorgt voor gecontroleerde, consistente omschakelingen en integreert moeiteloos in besturingssystemen. Compacte bouw uit de Transfer Switch serie bespaart ruimte in de kast, terwijl duidelijke standindicatie en robuuste mechanica zorgen voor zekerheid in kritieke toepassingen. Klaar voor snelle inbedrijfname en langdurige bedrijfszekerheid.
| Breedte | 230 |
| Aantal polen | 3 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 125 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Transfer Switch |
