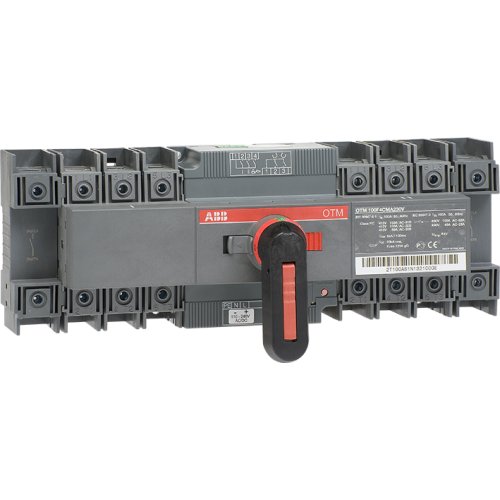

ABB Componenten Omkeerschakelaar, 100A 4P motor bediend 220..240 V
Artikelnummer: 20096715
Artikelnummer fabrikant: 1SCA120098R1001
EAN Code: 6417019516875
ABB Componenten, Transfer Switch, OTM100F4CMA230V, Omkeerschakelaar, 100A 4P motor bediend 220..240 V, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OTM100F4CMA230V is een gemotoriseerde omschakelaar uit de Transfer Switch-serie voor het veilig en snel wisselen tussen twee voedingsbronnen. Ideaal voor kritieke energieverdeling waar continuïteit telt. Met 100 A, 4-polig en motorvoeding 220–240 V biedt hij betrouwbare omschakeling met minimale onderbreking.Deze uitvoering wordt compleet geleverd met een hendel voor handbediende bediening bij onderhoud of nood, een boutenset met moeren en ringen voor alle klemmen, en mannelijke connectoren voor stuurcircuits. Dit versnelt installatie en bekabeling en vermindert foutkans. De robuuste constructie en duidelijke schakellogica zorgen voor bedrijfszekerheid, terwijl de compacte opbouw ruimte bespaart in de kast. Een doordachte keuze voor wie efficiënt wil omschakelen zonder concessies aan veiligheid en betrouwbaarheid.
| Breedte | 283 |
| Aantal polen | 4 |
| Hoogte | 100 |
| Diepte | 116 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 800.000 - 800.000 V |
| Nom. continustroom Iu | 100 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 2,5 kA |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 800 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 80 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Transfer Switch |
