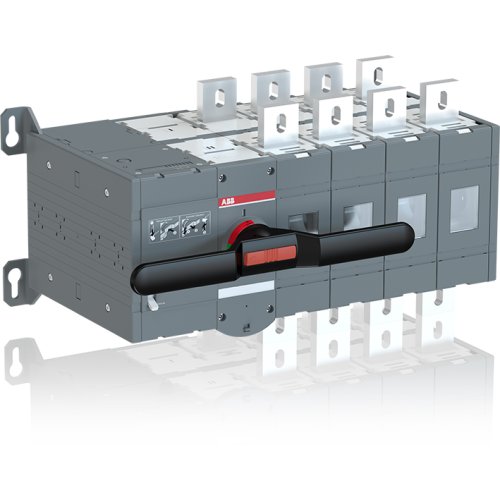

ABB Componenten Omkeerschakelaar, 1000A 4p motor bediend 220..240 V
Artikelnummer: 20096268
Artikelnummer fabrikant: 1SCA112703R1001
EAN Code: 6417019453958
ABB Componenten, Transfer Switch, OTM1000E4CM230C, Omkeerschakelaar, 1000A 4p motor bediend 220..240 V, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM1000E4CM230C uit de Omschakelaar-serie is een gemotoriseerde werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen. Ideaal voor continuïteit van kritieke installaties, met 1000 A, 4-polig en 220–240 V aandrijving voor snelle, foutloze schakeling.Geleverd als complete set: een hendel voor handbediende noodbediening, een boutenset met moeren en ringen voor alle klemmen, mannelijke connectoren voor stuurcircuits en een opbergclip voor de hendel en reservezekeringen. Dat verkort de installatietijd, voorkomt mismatch van componenten en vereenvoudigt onderhoud. De robuuste bouw en duidelijke bediening verhogen de bedrijfszekerheid, terwijl de combinatie van gemotoriseerd en handbediend schakelen maximale flexibiliteit biedt in iedere schakelkast of verdeler. Klaar voor efficiënte, veilige bronomschakeling zonder extra accessoires.
| Breedte | 587 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 297 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | Transfer Switch |
