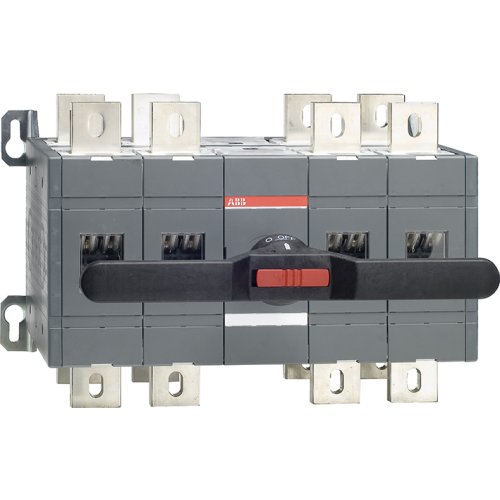

ABB Componenten Omkeerschakelaar, 1000A 4P
Artikelnummer: 20095662
Artikelnummer fabrikant: 1SCA103289R1001
EAN Code: 6417019378022
ABB Componenten, Transfer Switch, OT 1000E22CP, Omkeerschakelaar, 1000A 4P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT 1000E22CP is een handbediende werkschakelaar voor betrouwbare omschakeling tussen twee voedingsbronnen. Met 1000A en 4 polen waarborgt hij continuïteit in zware toepassingen binnen de Transfer Switch-serie, van hoofd-/noodvoeding tot onderhoudsscenario’s.De zwarte, pistooltype hendel is IP65 en in 0-stand vergrendelbaar voor extra veiligheid. De deurvergrendeling in I- en II-stand en tijdens vergrendeling voorkomt onbedoelde toegang. De set wordt compleet geleverd met as en boutset voor kabelaansluiting, zodat montage snel en voorspelbaar verloopt. Het robuuste ontwerp levert duidelijke I‑0‑II‑positionering en betrouwbare mechanische feedback, wat foutkansen minimaliseert en stilstand beperkt. Kies OT 1000E22CP wanneer veilige omschakeling, hoge stroomcapaciteit en intuïtieve bediening essentieel zijn.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | Transfer Switch |
