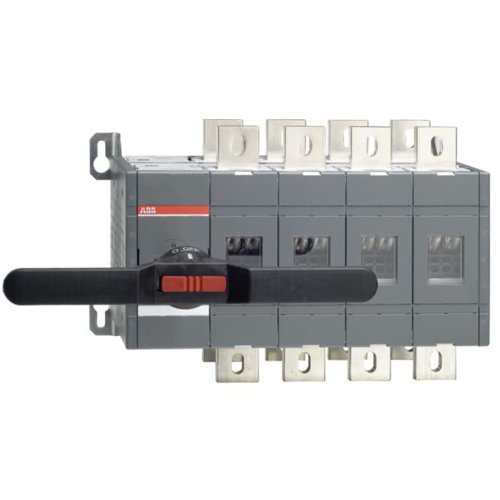

ABB Componenten Omkeerschakelaar, 1000A 4P
Artikelnummer: 20095538
Artikelnummer fabrikant: 1SCA022872R1500
EAN Code: 6417019338972
ABB Componenten, Transfer Switch, OT 1000E04CP, Omkeerschakelaar, 1000A 4P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT 1000E04CP Werkschakelaar uit de Transfer Switch-serie is ontworpen voor betrouwbare, handbediende bronomschakeling tussen twee voedingen. Met 1000 A en 4 polen schakelt hij veilig en duidelijk tussen I–0–II, ideaal voor toepassingen in verdeelinrichtingen en noodstroomscenario’s waar continuïteit en veiligheid cruciaal zijn.De set wordt compleet geleverd met een zwarte, pistooltype IP65-hendel, as en boutenset voor de kabelaansluiting, wat installatie en inbedrijfstelling versnelt. De hendel is vergrendelbaar in de 0-stand voor veilige onderhoudssituaties. Deurvergrendeling in de I- en II-stand én bij vergrendeling voorkomt onbedoeld openen van de kast. Het robuuste ontwerp, de duidelijke standindicatie en de meegeleverde componenten bieden hoge bedrijfszekerheid, veilige scheiding en een nette, frontbediende oplossing.
| Breedte | 480 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | Transfer Switch |
