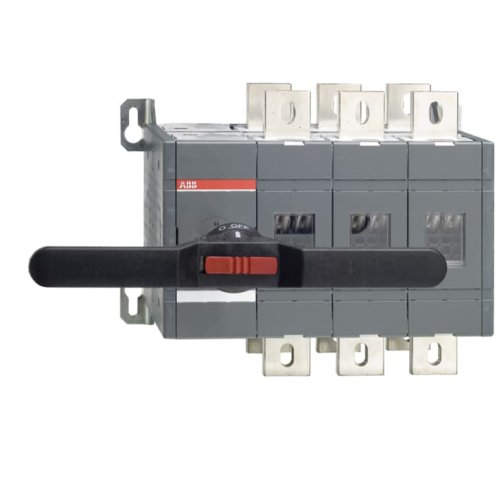

ABB Componenten Omkeerschakelaar, 1000A 3P
Artikelnummer: 20095539
Artikelnummer fabrikant: 1SCA022872R1680
EAN Code: 6417019338989
ABB Componenten, Transfer Switch, OT 1000E03CP, Omkeerschakelaar, 1000A 3P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT 1000E03CP uit de Transfer Switch serie is een handbediende Werkschakelaar voor het veilig omschakelen tussen twee voedingsbronnen, bijvoorbeeld net–generator of hoofd–reserve. Met 1000 A en 3-polige uitvoering biedt hij betrouwbare bronkeuze in hoofd- en verdeelinrichtingen.De zwarte kunststof IP65 I‑0‑II pistool‑Hendel zorgt voor duidelijke bediening in veeleisende omgevingen. De Hendel is vergrendelbaar met hangslot in de 0‑stand; deurinterlock voorkomt openen in de I‑ en II‑stand en wanneer vergrendeld. Dit minimaliseert bedieningsfouten en verhoogt de bedrijfsveiligheid. De meegeleverde As en boutsset voor kabelaansluiting versnellen montage en zorgen voor een nette, robuuste installatie. Resultaat: veilige omschakeling, hoge beschikbaarheid en een complete oplossing die direct inzetbaar is.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | Transfer Switch |
