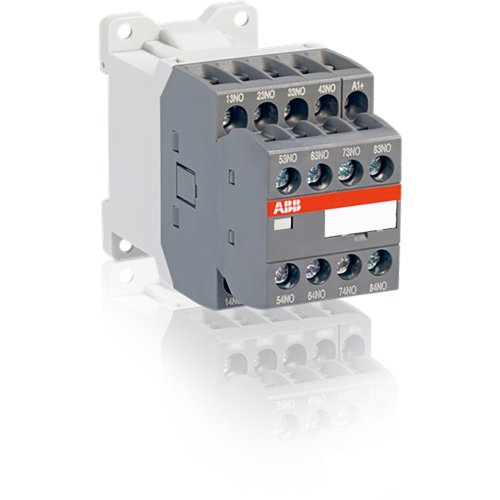

ABB Componenten NSL71E-81 24VDC hulprelais
Artikelnummer: 20092387
Artikelnummer fabrikant: 1SBH103001R8171
EAN Code: 3471523056411
ABB Componenten, Magneetschakelaar / A, NSL71E-81 24VDC, NSL71E-81 24VDC hulprelais, DIN-rail/schroef, Schroefaansluiting, DC
NSL71E-81 24VDC is een hulprelais uit de serie Magneetschakelaar / A voor het schakelen van hulp- en stuurstromen in besturingspanelen en machinebesturing. Het compacte ontwerp past naadloos in moderne kasten en biedt betrouwbare signaalverdeling en statuskoppeling in uiteenlopende toepassingen.Dit 8-polige hulprelais beschikt over mechanisch gekoppelde hulpcontacten conform Annex L van IEC 60947-5-1, herkenbaar aan het “Mechanically Linked”-symbool op de zijkant. De DC-spoel met massieve magneetkern werkt energiezuinig en is direct aan te sturen via PLC-uitgangen, waardoor extra tussenrelais vaak overbodig zijn en het paneelvermogen daalt. Let op de juiste polariteit van de klemmen A1+ en A2-. Een breed assortiment accessoires maakt snelle aanpassing aan projectvereisten mogelijk. Het resultaat: hogere schakelveiligheid, consistente feedback en een betrouwbare oplossing voor professionele besturingsomgevingen.
| Montagewijze | DIN-rail/schroef |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Met LED indicatie | Nee |
| Handbediening | Nee |
| Aantal hulpcontacten als maakcontact | 7 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / A |
