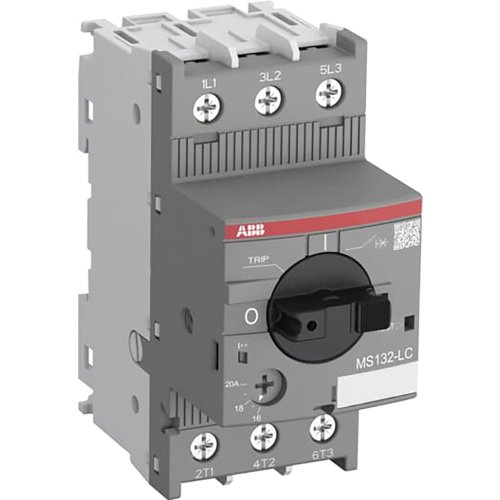

ABB Componenten MS132-20LC Lamp Circuit Breaker 20A
Artikelnummer: 20092087
Artikelnummer fabrikant: 1SAM350300R1013
EAN Code: 4013614560729
ABB Componenten, Motorbeveiligingsschakelaar, MS132-20LC, MS132-20LC Lamp Circuit Breaker 20A, 6,9, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
MS132-20LC Lamp Circuit Breaker 20A is een compacte motorbeveiligingsschakelaar voor het handmatig schakelen en beschermen van lampbelastingen, zoals LED of vergelijkbare loads. Met 45 mm breedte en een bedrijfsstroom van 20 A past hij moeiteloos in paneelbouw en verlichtingsdistributie. Hij voorkomt uitval door kortsluiting, overbelasting en fase-uitval, zonder extra smeltzekeringen.De oplossing combineert hoge bedrijfszekerheid met veiligheid: een Ics van 50 kA bij 400 VAC, ingebouwde scheiderfunctie, temperatuurcompensatie en een trip-free mechanisme. De robuuste draaigreep biedt een duidelijke schakelstand en is vergrendelbaar tegen ongewenste bediening. Geschikt voor één- en driefasige toepassingen, met uitbreidingsmogelijkheden via hulp- en signaalcontacten, onderspannings- en spoeluitschakelingen, 3-fase-sammelrails, voedingsblokken en afstandhouders. Dit levert flexibiliteit, tijdbesparing en een nette, schaalbare opbouw in elke verlichtingsinstallatie.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 97,8 mm |
| Diepte | 86,55 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 400.000 - 400.000 V |
| Nom. continustroom Iu | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 16.000 - 20.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. afschakelvermogen Icu bij 400 V, AC | 50 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 150.000 - 150.000 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 6,9 |
| Model | Motorbeveiligingsschakelaar |
