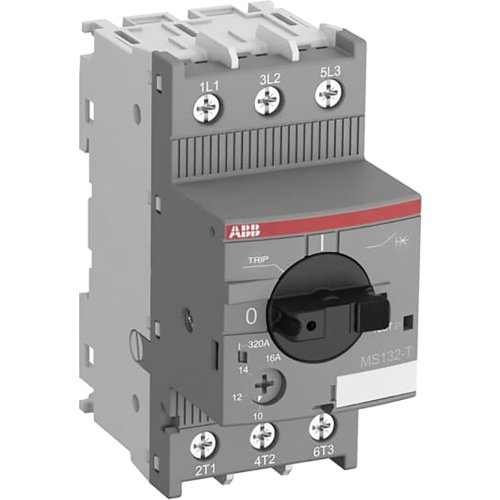

ABB Componenten Motorbeveiligingsschakelaar Range 8-12 A Trafo protectie
Artikelnummer: 20091993
Artikelnummer fabrikant: 1SAM340000R1012
EAN Code: 4013614485015
ABB Componenten, Motorbeveiligingsschakelaar, MS132-12T, Motorbeveiligingsschakelaar Range 8-12 A Trafo protectie, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
MS132-12T is een compacte motorbeveiligingsschakelaar (45 mm) voor primaire trafobeveiliging in besturingscircuits. Ontwikkeld voor een bedrijfsstroom tot 12 A (bereik 8–12 A) biedt hij zekeringloze beveiliging tegen overbelasting en kortsluiting, met handmatige scheiding om de transformator veilig aan- en af te koppelen. Ideaal waar betrouwbaarheid, ruimtebesparing en snelle service tellen.De vaste kortsluitinstelling op 20x Ie vangt hoge inschakelstromen van transformatoren op zonder ongewenst afschakelen. Class 10-uitschakelkarakteristiek, temperatuurcompensatie en een trip-free mechanisme zorgen voor consistente en veilige werking. De draaigreep heeft een duidelijke standindicatie plus een kortsluit-tripindicator en is vergrendelbaar tegen ongewenste bediening.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 97,8 mm |
| Diepte | 86,5 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 110.000 - 690.000 V |
| Nom. continustroom Iu | 12 A |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 8.000 - 12.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. afschakelvermogen Icu bij 400 V, AC | 50 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 240.000 - 240.000 A |
| Faseuitvalgevoelig | Ja |
| Verliesvermogen | 6 |
| Thermische beveiliging | Ja |
| Model | Motorbeveiligingsschakelaar |
