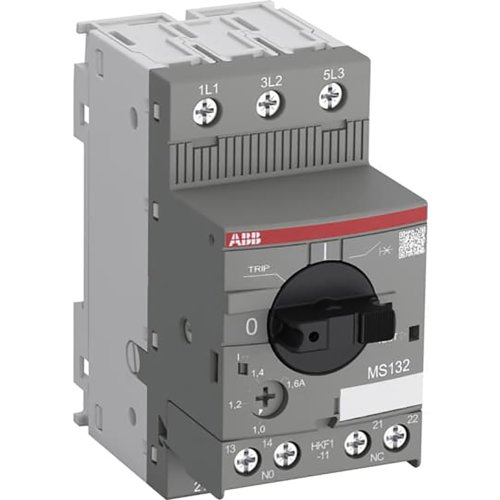

ABB Componenten Motorbeveiligingsschakelaar Range 2,5 - 4A Incl. hulpcontact 1M+1V
Artikelnummer: 20092031
Artikelnummer fabrikant: 1SAM350005R1008
EAN Code: 4013614404481
ABB Componenten, Motorbeveiligingsschakelaar, MS132-4.0-HKF1-11, Motorbeveiligingsschakelaar Range 2,5 - 4A Incl. hulpcontact 1M+1V, 5,4, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
De MS 132 4,0 + HKF1 11 is een compacte motorbeveiligingsschakelaar (45 mm) voor het handmatig in- en uitschakelen van motoren, met betrouwbare, smeltzekeringloze bescherming tegen kortsluiting, overbelasting en fase-uitval. Geschikt voor één- en driefase-toepassingen en instelbaar in het bereik 2,5–4 A, met een nominale stroom van 4 A.Deze uitvoering wordt geleverd met voor-gemonteerd hulpcontact 1M+1V voor directe statusmelding in besturingen. De schakelaar biedt een hoge bedrijfszekering Ics van 100 kA bij 400 VAC en trip class 10 voor voorspelbaar uitschakelgedrag. Extra zekerheden zijn de ingebouwde scheidingsfunctie, temperatuurcompensatie en trip-free mechanisme. De duidelijke draaigreep is vergrendelbaar om ongewenste bediening te voorkomen.Voordelen: snelle ingebruikname, minder componenten door zekeringloze bescherming, tijdbesparing bij storingen en ruimtewinst in de schakelkast.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 90 mm |
| Diepte | 86,75 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 4 A |
| Nom. vermogen bij AC-3, 400 V | 1,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 2.500 - 4.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. vermogen bij AC-3, 230 V | 1,5 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 50.000 - 50.000 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 5,4 |
| Thermische beveiliging | Ja |
| Model | Motorbeveiligingsschakelaar |
