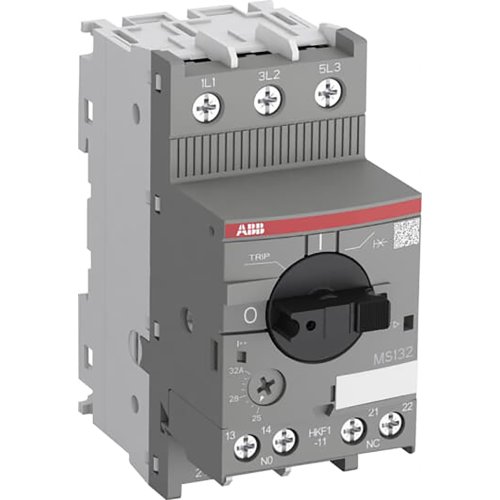

ABB Componenten Motorbeveiligingsschakelaar Range 10 - 16A Incl. hulpcontact 1M+1V
Artikelnummer: 20092034
Artikelnummer fabrikant: 1SAM350005R1011
EAN Code: 4013614404511
ABB Componenten, Motorbeveiligingsschakelaar, MS132-16-HKF1-11, Motorbeveiligingsschakelaar Range 10 - 16A Incl. hulpcontact 1M+1V, 8,4, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
De MS132-16-HKF1-11 motorbeveiligingsschakelaar biedt betrouwbare, zekeringloze bescherming en handmatige schakeling van motoren in drie- en eenfasige toepassingen. Met een instelbereik van 10–16 A en trip class 10 ondersteunt hij een vlotte start en bedrijfszekerheid, terwijl de compacte bouwbreedte van 45 mm ruimte in de schakelkast bespaart.Deze uitvoering wordt geleverd met een voorgemonteerd front-hulpcontact 1M+1V en beschikt over een hoge kortsluitvastheid (Ics 100 kA bij 400 VAC). De ingebouwde scheider, temperatuurcompensatie en trip-free mechanisme verhogen de veiligheid en consistentie. De duidelijke draaischakelaar met standindicatie is vergrendelbaar om ongewenste bediening te voorkomen. Uitbreidbaar met hulp- en signaleringscontacten, onderspannings- en spanningsafschakelingen, 3-fase kamrails, voedingsblokken en afstandhouders.Kies de MS132-16-HKF1-11 voor compacte integratie, snelle inbedrijfstelling en duurzame motorbescherming zonder extra zekeringen.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 97,8 mm |
| Diepte | 86,55 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 16 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 10.000 - 16.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. vermogen bij AC-3, 230 V | 7,5 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 240.000 - 240.000 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 8,4 |
| Thermische beveiliging | Ja |
| Model | Motorbeveiligingsschakelaar |
