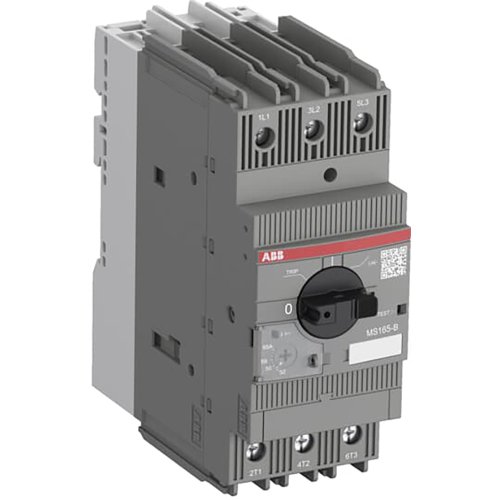

ABB Componenten Motorbeveiligingsschakelaar Rail versie
Artikelnummer: 20092136
Artikelnummer fabrikant: 1SAM451200R1011
EAN Code: 4013614521713
ABB Componenten, Motorbeveiligingsschakelaar, MS165-16B, Motorbeveiligingsschakelaar Rail versie, 11,43, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
De MS165-16B motorbeveiligingsschakelaar (Rail versie) beschermt elektromotoren betrouwbaar bij overbelasting en faseuitval, tot 45 kW (400 V AC) / 80 A in slechts 55 mm breedte. Ontworpen voor toepassing in rollend materieel en geschikt voor plaatsing in passagiers- of stuurcabines, ook bij frequente tunnel- en ondergrondse inzet. Tripklasse 10 zorgt voor snelle uitschakeling en een aparte storingsindicatie geeft duidelijk zicht op kortsluittrips.De MS165-16B combineert een ingebouwde scheider, temperatuurcompensatie en een trip-free mechanisme met een vergrendelbare draaigreep en duidelijke schakelstand. Toepasbaar in één- en driefasige configuraties en uit te breiden met hulpkontakten, signaalcontacten, onderspannings- en spoelafschakelingen en voedblokken, uitwisselbaar binnen de MS132-B/MS165-B range. Voldoet aan IEC 60077, doorstaat schokken en vibraties volgens IEC 61373 (cat. 1, klasse B) en is inzetbaar conform EN 45545-2 voor brand- en rookveiligheid.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 55 mm |
| Aantal polen | 3 |
| Hoogte | 142,65 mm |
| Diepte | 122,1 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 16 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 10.000 - 16.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. vermogen bij AC-3, 230 V | 7,5 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 240.000 - 240.000 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 11,43 |
| Model | Motorbeveiligingsschakelaar |
