ABB Componenten Motorbeveiligingsschakelaar Rail versie
Artikelnummer: 20092067
Artikelnummer fabrikant: 1SAM350200R1012
EAN Code: 4013614521423

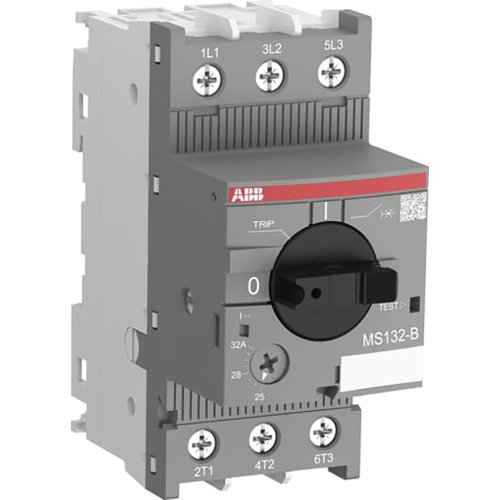

ABB Componenten, Motorbeveiligingsschakelaar, MS132-12B, Motorbeveiligingsschakelaar Rail versie, 6,9, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
MS132-12B is een compacte motorbeveiligingsschakelaar voor betrouwbare bescherming van motoren tot 15 kW (400 V) / 32 A in slechts 45 mm breedte. Ontworpen als Rail versie voldoet hij aan de relevante delen van IEC 60077, doorstaat schokken en trillingen volgens IEC 61373 (cat. 1, klasse B) en is bruikbaar volgens EN 45545-2. Hierdoor is hij geschikt voor toepassing in passagiers- en machinistencabines, ook bij frequent gebruik in tunnels of ondergrondse trajecten.De schakelaar biedt consistente beveiliging bij overbelasting en faseuitval (tripklasse 10) en geeft een duidelijke foutindicatie in een apart venster bij kortsluituitschakeling. Pluspunten zijn de ingebouwde scheidfunctie, temperatuurcompensatie en trip-free mechanisme. De vergrendelbare draaihendel geeft de schakelstand helder weer en voorkomt ongewenste bediening. Geschikt voor drie- en eenfasige toepassingen.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 97,8 mm |
| Diepte | 86,55 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 12 A |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 8.000 - 12.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. vermogen bij AC-3, 230 V | 5,5 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 180.000 - 180.000 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 6,9 |
| Model | Motorbeveiligingsschakelaar |
