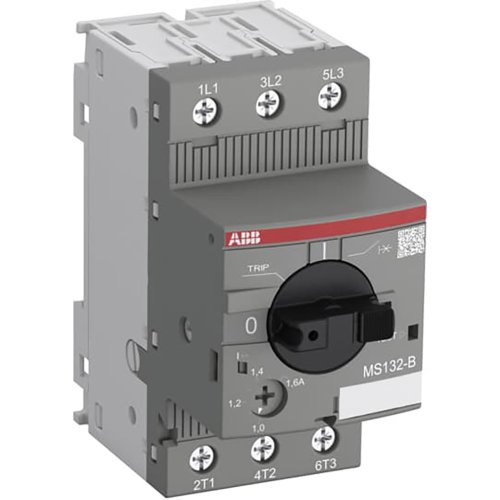

ABB Componenten Motorbeveiligingsschakelaar Rail versie
Artikelnummer: 20092057
Artikelnummer fabrikant: 1SAM350200R1002
EAN Code: 4013614521324
ABB Componenten, Motorbeveiligingsschakelaar, MS132-0.25B, Motorbeveiligingsschakelaar Rail versie, 4,8, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
MS132-0.25B is een compacte Motorbeveiligingsschakelaar voor betrouwbare motorbescherming tot 15 kW (400 V) / 32 A in slechts 45 mm breedte. Deze railversie is ontworpen voor rollend materieel en inzetbaar in passagiers- en bestuurderscabines, ook bij frequente tunnel- en ondergrondse trajecten. Toepasbaar in drie- en eenfasige toepassingen.De schakelaar biedt nauwkeurige beveiliging bij overbelasting en faseuitval (tripklasse 10) en geeft bij kortsluituitschakeling een duidelijke foutindicatie in een apart venster. Extra zekerheid komt van de ingebouwde scheiderfunctie, temperatuurcompensatie en trip-free mechanisme. De goed afleesbare draaischakelaar met vergrendelbare positie voorkomt ongewenste bediening. Voldoet aan IEC 60077, weerstaat schokken en vibraties volgens IEC 61373 (cat. 1, klasse B) en is bruikbaar volgens EN 45545-2. Beschikbaar met accessoires zoals hulp- en signaalcontacten, onderspanningsrelais, shunt trips en voedingseenheden.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 90 mm |
| Diepte | 86,75 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 0,25 A |
| Nom. vermogen bij AC-3, 400 V | 0,06 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 0.160 - 0.250 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. vermogen bij AC-3, 230 V | 0,06 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 3.100 - 3.100 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 4,8 |
| Model | Motorbeveiligingsschakelaar |
