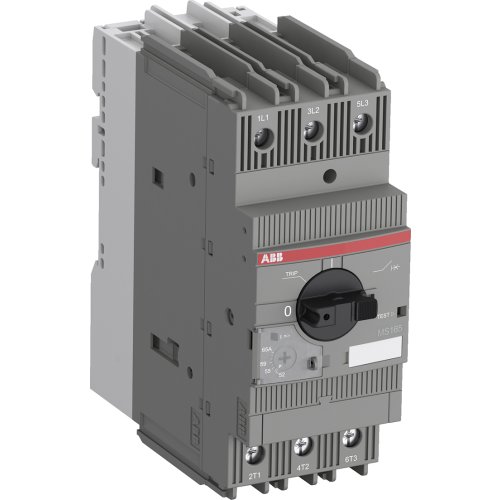

ABB Componenten Motorbeveiligingsschakelaar Instelbereik 14 - 20 A
Artikelnummer: 20092128
Artikelnummer fabrikant: 1SAM451000R1012
EAN Code: 4013614486067
ABB Componenten, Motorbeveiligingsschakelaar, MS165-20, Motorbeveiligingsschakelaar Instelbereik 14 - 20 A, 11,16, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
MS165-20 is een compacte motorbeveiligingsschakelaar voor betrouwbare bescherming en bediening van motoren binnen een instelbereik van 14–20 A. Geschikt voor drie- én eenfasige toepassingen, met tripklasse 10 voor snelle uitschakeling bij overbelasting of fase-uitval. De smalle bouwbreedte van 55 mm bespaart ruimte in de kast en maakt integratie in uiteenlopende besturingspanelen eenvoudig.Praktische voordelen verhogen de bedrijfszekerheid: een duidelijk storingsvenster bij kortsluituitschakeling, ingebouwde scheiderfunctie, temperatuurcompensatie en een tripvrije mechaniek. De robuuste draaigreep toont de schakelstand in één oogopslag en is vergrendelbaar tegen ongewenste bediening. Met accessoires zoals hulp- en signaalcontacten, onderspanningsrelais, spoeluitschakeling en voedende klemblokken laat MS165-20 zich flexibel uitbreiden. Compatibiliteit binnen de MS116/MS132/MS165-reeks vereenvoudigt standaardisatie en onderhoud.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 55 mm |
| Aantal polen | 3 |
| Hoogte | 142,65 mm |
| Diepte | 122,1 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 20 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 14.000 - 20.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. vermogen bij AC-3, 230 V | 7,5 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 300.000 - 300.000 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 11,16 |
| Thermische beveiliging | Ja |
| Model | Motorbeveiligingsschakelaar |
