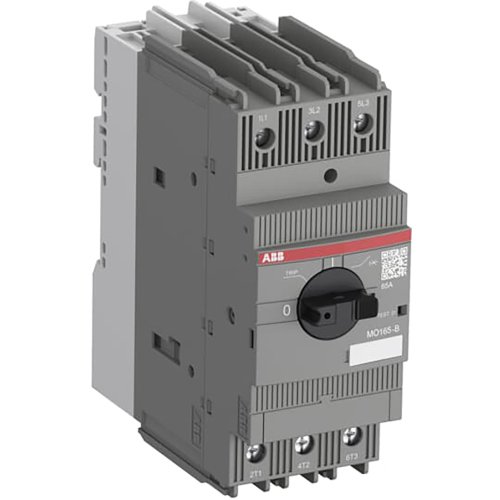

ABB Componenten Motorbeveiligingsschakelaar Alleen magnetisch Rail versie
Artikelnummer: 20092154
Artikelnummer fabrikant: 1SAM461200R1011
EAN Code: 4013614521782
ABB Componenten, Motorbeveiligingsschakelaar, MO165-16B, Motorbeveiligingsschakelaar Alleen magnetisch Rail versie, 3,81, IP20, Schroefaansluiting, Draaiknop, Magnetisch, Compleet apparaat in behuizing ingebouwd
MO165-16B is een compacte motorbeveiligingsschakelaar voor handmatige aan/uit-bediening en kortsluitbeveiliging zonder smeltzekeringen. De railversie is ontworpen voor starterbeveiliging tot 45 kW (400 V AC) / 80 A in slechts 55 mm breedte, geschikt voor toepassing in reizigers- en bestuurderscabines, ook bij frequent gebruik in tunnels of ondergronds.De magnetische uitschakeling reageert in milliseconden bij een kortsluiting, wat stilstand beperkt en installatieruimte én kosten bespaart. De schakelaar vormt eenvoudig fuse-less startercombinaties met contactoren en thermische overbelastingsrelais. Ontworpen volgens IEC 60077, bestand tegen schokken en trillingen conform IEC 61373 (cat. 1, klasse B) en bruikbaar volgens EN 45545-2 voor brand- en rookveiligheid. Dit maakt MO165-16B tot een betrouwbare keuze voor robuuste railtoepassingen waar continuïteit, veiligheid en compacte inbouw essentieel zijn.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 55 mm |
| Aantal polen | 3 |
| Hoogte | 142,65 mm |
| Diepte | 122,1 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 16 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 16.000 - 16.000 A |
| Uitschakeltechniek | Magnetisch |
| Nom. vermogen bij AC-3, 230 V | 7,5 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 240.000 - 240.000 A |
| Faseuitvalgevoelig | Nee |
| Met thermische beveiliging | Nee |
| Verliesvermogen | 3,81 |
| Model | Motorbeveiligingsschakelaar |
