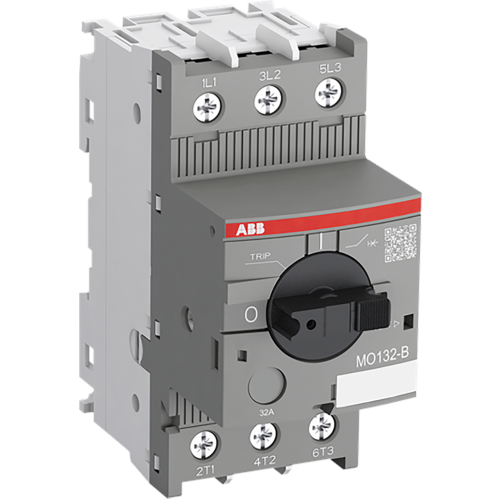

ABB Componenten Motorbeveiligingsschakelaar Alleen magnetisch Rail versie
Artikelnummer: 20092115
Artikelnummer fabrikant: 1SAM360200R1013
EAN Code: 4013614521607
ABB Componenten, Motorbeveiligingsschakelaar, MO132-20B, Motorbeveiligingsschakelaar Alleen magnetisch Rail versie, 6,3, IP20, Schroefaansluiting, Draaiknop, Magnetisch, Compleet apparaat in behuizing ingebouwd
MO132-20B is een magnetische motorbeveiligingsschakelaar voor spoorwegtoepassingen. Het apparaat schakelt motoren handmatig in/uit en biedt zekeringloze kortsluitbeveiliging in de hoofdstroomkring. Dankzij het ontwerp volgens IEC 60077 mag het in passagiers- en bestuurderscabines worden toegepast, ook in materieel dat frequent tunnels of ondergrondse trajecten rijdt.De zekeringloze beveiliging bespaart ruimte en kosten en reageert bij een kortsluiting binnen milliseconden. Het product doorstaat schokken en trillingen conform IEC 61373 (categorie 1, klasse B) en is bruikbaar volgens EN 45545-2 voor brand- en rookveiligheid. De compacte bouw maakt efficiënte opbouw in paneel of kast mogelijk en laat zich eenvoudig combineren met contactoren en thermische overbelastingsrelais voor complete startcombinaties. Zo biedt de MO132-20B een robuuste, snel schakelende oplossing met hoge beschikbaarheid voor motoren in railgebonden omgevingen.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 97,8 mm |
| Diepte | 86,55 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 690.000 - 690.000 V |
| Nom. continustroom Iu | 20 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 20.000 - 20.000 A |
| Uitschakeltechniek | Magnetisch |
| Nom. vermogen bij AC-3, 230 V | 7,5 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 100 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 250.000 - 250.000 A |
| Faseuitvalgevoelig | Nee |
| Met thermische beveiliging | Nee |
| Verliesvermogen | 6,3 |
| Model | Motorbeveiligingsschakelaar |
