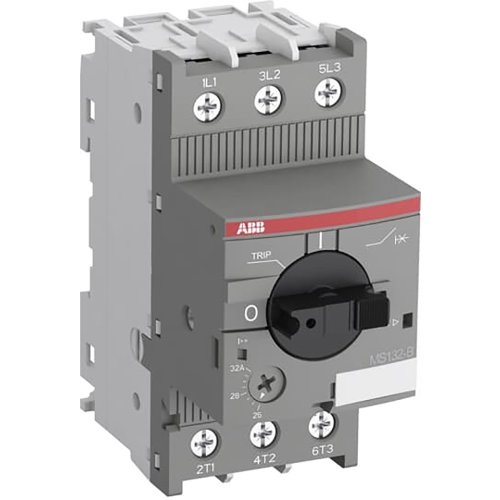

ABB Componenten Motorbeveiligingschakelaar 20-25A
Artikelnummer: 20092069
Artikelnummer fabrikant: 1SAM350200R1014
EAN Code: 4013614521461
ABB Componenten, Motorbeveiligingsschakelaar, MS132-25B, Motorbeveiligingschakelaar 20-25A, 8,4, IP20, Schroefaansluiting, Draaiknop, Thermomagnetisch, Compleet apparaat in behuizing ingebouwd
De Motorbeveiligingsschakelaar MS132-25B beschermt en schakelt elektromotoren in het bereik van 20–25 A. Compact (45 mm breed) en krachtig, geschikt voor motoren tot 15 kW bij 400 V. Ideaal voor industriële toepassingen en railvoertuigen; ontworpen voor gebruik in passagiers- en machinistencabines, ook bij frequente tunnel- en ondergrondse inzet.Hij biedt betrouwbare beveiliging bij overbelasting en fase-uitval (uitlostripklasse 10) en geeft bij kortsluiting een duidelijke foutindicatie in een apart venster. Met geïntegreerde scheider, temperatuurcompensatie en een tripvrije mechaniek blijft de bedrijfszekerheid hoog. De robuuste draaischakelaar toont duidelijk de stand en is vergrendelbaar tegen ongewenste bediening. Toepasbaar in drie- én éénfasige circuits. Uit te breiden met hulpkontakten, signaalcontacten, onderspanningsuitschakeling, shunttrips en voedingsblokken.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 45 mm |
| Aantal polen | 3 |
| Hoogte | 97,8 mm |
| Diepte | 86,55 mm |
| Uitvoering van het bedieningselement | Draaiknop |
| Bedrijfsspanning (meetspanning) | 250.000 - 690.000 V |
| Nom. continustroom Iu | 25 A |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Instelbereik overbelastingsbeveiliging | 20.000 - 25.000 A |
| Uitschakeltechniek | Thermomagnetisch |
| Nom. vermogen bij AC-3, 230 V | 11 kW |
| Nom. afschakelvermogen Icu bij 400 V, AC | 50 kA |
| Instelbereik onvertraagde kortsluitbeveiliging | 375.000 - 375.000 A |
| Faseuitvalgevoelig | Ja |
| Met thermische beveiliging | Ja |
| Verliesvermogen | 8,4 |
| Model | Motorbeveiligingsschakelaar |
