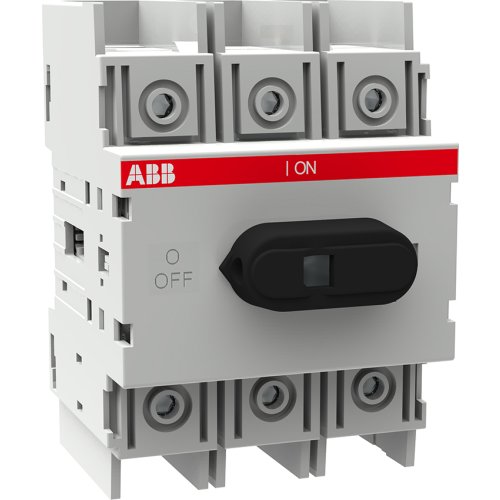

ABB Componenten Modulaire lastscheider 3P, 125A bodem / DIN-rail montage
Artikelnummer: 20094041
Artikelnummer fabrikant: 1SCA022429R9140
EAN Code: 6417019135410
ABB Componenten, SwitchLine, OT 125M3, Modulaire lastscheider 3P, 125A bodem / DIN-rail montage, IP20, Schroefaansluiting, Compleet apparaat in behuizing ingebouwd
De OT 125M3 Werkschakelaar uit de SwitchLine serie is ontwikkeld voor het veilig schakelen en scheiden van circuits tot 125 A in verdeelinrichtingen en machines. Het 3-polige, frontbediende ontwerp ondersteunt zowel bodemmontage als DIN-rail montage en past naadloos in verdeelborden met 45 mm uitsparingen.Afgeschermde klemmen verhogen de veiligheid en zorgen voor een nette paneelafwerking. Hendel en as zijn niet inbegrepen, waardoor de gebruiker de gewenste bedieningsset kan kiezen voor maximale flexibiliteit. Het modulaire ontwerp versnelt montage en onderhoud, terwijl de robuuste bouw betrouwbare bedrijfsonderbreking en duidelijke scheiding garandeert in veeleisende toepassingen.
| Breedte | 100 |
| Aantal polen | 3 |
| Hoogte | 70 |
| Diepte | 74 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 125 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 50 kA |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | SwitchLine |
