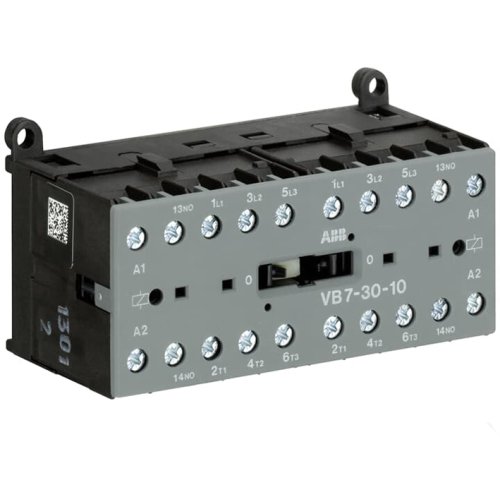

ABB Componenten Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (8..0) Hulpcontact 1N
Artikelnummer: 20127654
Artikelnummer fabrikant: GJL1311901R8100
EAN Code: 4013614152870
ABB Componenten, Magneetschakelaar / B mini, VB 7-30-10 / 220...240V 40-450Hz, Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (8..0) Hulpcontact 1N, 96,2, Omkeer magneetschakelaar, 57,5, 46,7, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
De VB7-30-10 mini omkeermagneetschakelaar is ontworpen voor het betrouwbaar sturen en omkeren van driefasige motorlasten tot 5,5 kW (AC-3) in woonomgevingen, utiliteit en industriële toepassingen. Het compacte 3-polige ontwerp met 1 hulpcontact (1NO) biedt een efficiënte oplossing wanneer betrouwbaarheid essentieel is en de inbouwruimte beperkt is.Dankzij de stille spoel werkt het systeem nagenoeg geruisloos, ideaal voor schakelkasten in geluidsgevoelige ruimtes. De mechanische vergrendeling voorkomt gelijktijdig schakelen en verhoogt de bedrijfszekerheid. Schroefaansluitingen versnellen de bekabeling, terwijl de duidelijke schakelstandindicatie visuele controle vereenvoudigt. Rail- of wandmontage is geïntegreerd voor maximale flexibiliteit in paneelontwerp. De uitvoering VB 7-30-10 / 220...240V 40–450Hz uit de serie Magneetschakelaar / B mini combineert compacte bouw met duurzame prestaties, wat tijdwinst bij montage en lagere onderhoudskosten oplevert.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
