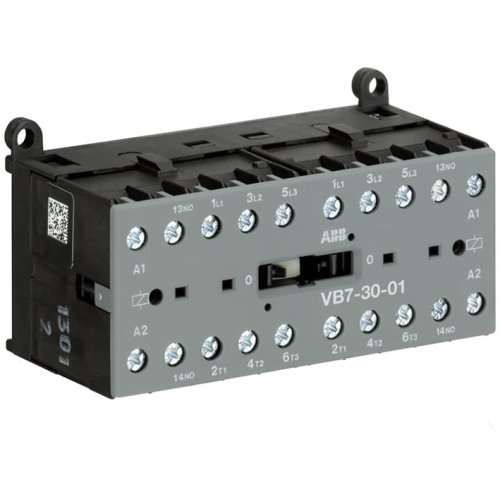

ABB Componenten Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..2) Hulpcontact 1N
Artikelnummer: 20127647
Artikelnummer fabrikant: GJL1311901R0012
EAN Code: 4013614188305
ABB Componenten, Magneetschakelaar / B mini, VB 7-30-01 / 42V 40-450Hz, Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..2) Hulpcontact 1N, 96,2, Omkeer magneetschakelaar, 57,5, 46,7, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
De VB7-30-01 mini omkeermagneetschakelaar is ontworpen voor betrouwbare en compacte motorbesturing in krappe besturingskasten. Hij wordt ingezet voor het omkeren en schakelen van driefasenmotoren tot 5,5 kW (AC-3) in woon-, utiliteits- en industriële toepassingen. Dit maakt nauwkeurige, veilige en efficiënte aandrijvingsregeling mogelijk zonder ruimteverlies.Deze Magneetschakelaar / B mini biedt een 3-polige configuratie met een 1NC-hulpcontact voor eenvoudige signaal- en vergrendelingslogica. De stille spoel (42 V, 40–450 Hz) reduceert geluid in geluidsgevoelige omgevingen. Dankzij de normale mechanische vergrendeling, duidelijke schakeltoestandsindicatie en schroefaansluitingen is montage en service snel en foutarm. Rail- of wandmontage is geïntegreerd, wat flexibiliteit in paneelontwerp geeft. De robuuste bouw en consistente prestaties verhogen de bedrijfszekerheid, terwijl het compacte formaat ruimte vrijmaakt voor andere componenten.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 42.000 - 42.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 42.000 - 42.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
