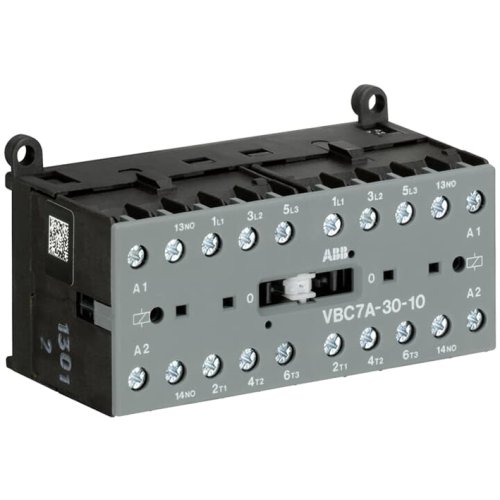

ABB Componenten Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..1) Hulpcontact 1N
Artikelnummer: 20127707
Artikelnummer fabrikant: GJL1313911R0101
EAN Code: 4013614156311
ABB Componenten, Magneetschakelaar / B mini, VBC 7A-30-10 / 24VDC, Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..1) Hulpcontact 1N, 96,2, Omkeer magneetschakelaar, 57,5, 46,7, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
VBC7A-30-10 / 24VDC is een mini omkeermagneetschakelaar uit de B mini-serie voor betrouwbare aansturing en omkering van driefasenmotoren tot 5,5 kW (AC-3) bij 400 V. Geschikt voor toepassingen in woongebouwen, utiliteit en industriële omgevingen waar compacte bouw en hoge bedrijfszekerheid gevraagd zijn.De 3-polige uitvoering met 1 hulpcontact (1NO) biedt een mechanische vergrendeling en veiligheidssper, wat onbedoelde schakelingen voorkomt. Dankzij de trillingsvrije, geruisloze 24 VDC-spoel werkt de installatie stil en voorspelbaar. Schroefaansluitingen versnellen bekabeling en onderhoud, terwijl de duidelijke schakeltoestandsindicatie visuele controle in één oogopslag mogelijk maakt. Montage kan flexibel op DIN-rail of tegen een wand, ideaal bij beperkte ruimte in schakelkasten.Kortom: compact formaat, stille werking en ingebouwde beveiligingen ondersteunen een duurzame, storingsarme motorbesturing met snelle integratie in nieuwe én bestaande panelen.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
