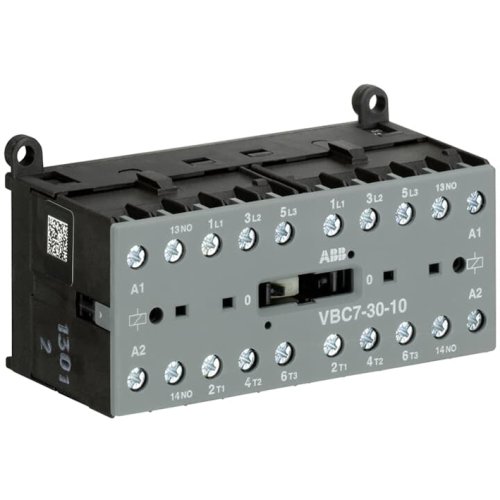

ABB Componenten Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..1) Hulpcontact 1N
Artikelnummer: 20127704
Artikelnummer fabrikant: GJL1313901R0101
EAN Code: 4013614171468
ABB Componenten, Magneetschakelaar / B mini, VBC 7-30-10 / 24VDC, Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..1) Hulpcontact 1N, 96,2, Omkeer magneetschakelaar, 57,5, 46,7, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
VBC7-30-10 / 24VDC uit de Magneetschakelaar / B mini serie is een compacte mini omkeermagneetschakelaar voor het betrouwbaar schakelen en omkeren van driefasen-motoren tot 5,5 kW (AC-3) bij 400 Vac. Geschikt voor woon-, utiliteits- en industrietoepassingen waar betrouwbaarheid telt en compacte inbouwruimte vereist is.Het 3-polige ontwerp met normale mechanische vergrendeling voorkomt tegensturing, terwijl het 1NO-hulpcontact flexibele signalisatie of besturing mogelijk maakt. De geruisloze, bromvrije 24 VDC-spoel verhoogt comfort en reduceert storingen in besturingskasten. Schroefaansluitingen versnellen de bedrading en zorgen voor een zekere verbinding. Een duidelijke schakelstandindicatie vereenvoudigt inspectie en diagnose. De geïntegreerde mogelijkheid voor rail- of wandmontage biedt maximale flexibiliteit in paneelbouw. Hiermee levert VBC7-30-10 consistente prestaties in compacte panelen, met snelle inbedrijfname en duurzame bedrijfszekerheid.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
