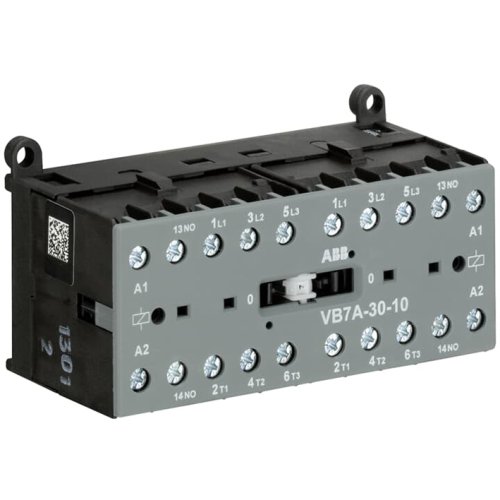

ABB Componenten Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..1) Hulpcontact 1N
Artikelnummer: 20127659
Artikelnummer fabrikant: GJL1311911R0101
EAN Code: 4013614157462
ABB Componenten, Magneetschakelaar / B mini, VB7A-30-10/24V 40/450Hz, Mini omkeermagneetsch. 5,5kW 400Vac 3p spoelcode (0..1) Hulpcontact 1N, 96,2, Omkeer magneetschakelaar, 57,5, 46,7, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
De VB7A-30-10/24V 40/450Hz is een mini omkeermagneetschakelaar voor het betrouwbaar schakelen en omkeren van driefasenmotoren tot 5,5 kW (AC-3) bij 400 Vac. Compact van formaat en behorend tot de Magneetschakelaar / B mini serie, past hij moeiteloos in krappe besturingskasten en is hij geschikt voor toepassingen in woon-, utiliteits- en industriële omgevingen.Deze VB7A-30-10 biedt 3 polen met een 1NO-hulpcontact, schroefaansluitingen voor stevige bedrading en een mechanische vergrendeling met safety blocking om tegensturing te voorkomen. De stille spoel beperkt geluid in gevoelige omgevingen, terwijl een duidelijke schakelstandindicatie snelle controle mogelijk maakt. Montage gaat flexibel en snel dankzij de geïntegreerde optie voor rail- of wandmontage. Het resultaat: ruimtebesparing, verhoogde bedrijfszekerheid en efficiënte inbedrijfstelling zonder concessies aan veiligheid en gebruiksgemak.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
